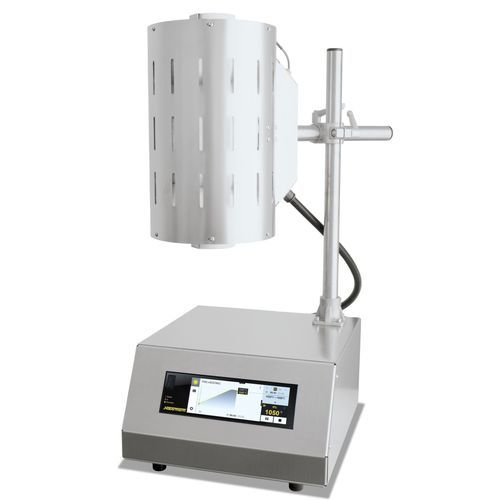

Horno tubular de calor RT 50/250/11

de laboratoriode uso generalde aire

Descripción
Hornos tubulares compactos de la serie RT diseñados para ensayos de laboratorio y aplicaciones de proceso que requieren operación horizontal, vertical o inclinada. Ángulo de inclinación 0–90° y altura de trabajo regulables; diseño compacto apto para integración en instalaciones existentes. Modelos: RT 50/250/11, RT 50/250/13, RT 30/200/15 (Tmáx hasta 1500 °C).

Equipamiento estándar

• Tmáx 1100 °C, 1300 °C o 1500 °C
• Construcción compacta
• Carcasa ventilada de doble pared en acero inoxidable texturizado para baja temperatura superficial
• Aislamiento con materiales no clasificados según el Reglamento CE nº 1272/2008 (no se utiliza RCF)
• Funcionamiento vertical u horizontal ajustable de forma continua; ángulo 0–90°
• Altura de trabajo ajustable de forma continua
• Posibilidad de funcionamiento sin soporte si se cumplen las normas de seguridad
• Tubo de trabajo cerámico C 530 con dos tapones de fibra para operación en aire
• Termopar tipo S
• Funcionamiento silencioso con relés de estado sólido
• Alambres de calentamiento enrollados directamente en el tubo para modelos 1100/1300 °C (calentamiento muy rápido)
• Elementos calefactores dispuestos radialmente alrededor del tubo en modelos 1500 °C (facilita el desmontaje del tubo)
• Sistema de control integrado en la base del horno; controlador B510 con operación táctil (5 programas × 4 segmentos)
• NTLog Basic para registro de datos de proceso en memoria USB
• Uso definido conforme a las instrucciones de servicio

Equipamiento opcional

• Limitador de sobretemperatura con temperatura de corte ajustable para proteger horno y carga
• Sistema de suministro de gas 1 para gases de proceso no inflamables (N2, Ar, He, CO2, gas formador)
• Control y documentación del proceso mediante paquete de software VCD

Tabla de especificaciones (resumen por modelo)
Modelo | Tmáx (°C) | Dimensiones externas Anch. x Prof. x Alt. (mm) | Ø interior tubo (mm) | Longitud calentada (mm) | Longitud constante ±5 K (mm) | Longitud del tubo (mm) | Potencia conectada (kW) | Conexión | Peso (kg)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | monofásica | 25
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | monofásica | 25
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 | monofásica | 45

Notas
1) Valores medidos en el exterior del tubo. Diferencia con la temperatura interior del tubo hasta +50 K. 2) Las dimensiones externas varían con equipamiento adicional; dimensiones a petición. 3) La potencia conectada se refiere al horno estándar y puede aumentar con equipamiento adicional; para opciones de varias tensiones la potencia indicada se aplica a la tensión más alta permitida.

Características / especificaciones técnicas

• Opciones Tmax: 1100 °C, 1300 °C, 1500 °C
• Operación vertical u horizontal regulable de 0–90°; altura de trabajo ajustable
• Tubo cerámico C 530 con dos tapones de fibra para operación en aire
• Termopar tipo S; controlador B510 táctil y registro NTLog Basic
• Concepto de calentamiento: alambres enrollados (1100/1300 °C) o elementos radiales (1500 °C)
• Carcasa ventilada de doble pared en acero inoxidable; aislamiento sin materiales clasificados (no RCF)
• Ejemplo: RT 50/250/13 — Ø interno 50 mm, longitud calentada 250 mm, ≈2 kW, ≈25 kg
