Sala para centro sanitario

para el sector médicopara IRMintegrada

Resumen del producto

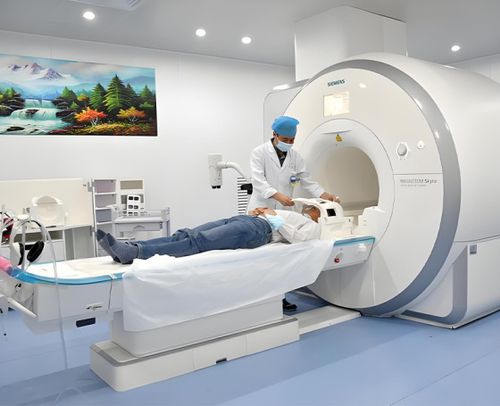

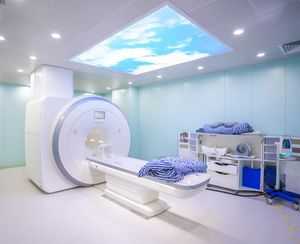

La construcción abarca el blindaje completo y el acabado interior de la sala de exploración IRM 3.0T, la sala de equipos y las áreas auxiliares, combinando blindaje electromagnético y protección contra radiaciones ionizantes para cumplir los requisitos de instalaciones médicas.

1. Alcance de la construcción
El proyecto incluye blindaje integrado electromagnético y contra radiaciones, así como el acabado completo de paredes, techo, suelo, puertas, ventanas de observación, penetraciones de tuberías, HVAC, instalaciones eléctricas, iluminación, protección contra incendios y sistemas de seguridad para la sala IRM y los espacios asociados.

2. Contenidos principales y procedimientos
2.1 Trabajos principales de blindaje electromagnético

• Paredes & Techo: Placas de acero inoxidable 304 o 316 soldadas completamente en las seis superficies (paredes, techo, suelo) para formar una jaula de Faraday integrada con efectividad de blindaje ≥90 dB.
• Puertas blindadas: Puertas electromagnéticas de acero inoxidable de una o dos hojas con sellos conductores para garantizar una conexión electromagnética sin huecos entre hoja y marco.
• Ventana de observación blindada: Ventana blindada de malla de acero inoxidable en la posición de observación para permitir una visión sin distorsión manteniendo el rendimiento de blindaje.
• Tratamiento de tuberías: Todas las penetraciones (conductos de aire acondicionado, tuberías contra incendios, cables de alimentación y de señal) reciben tratamiento de blindaje mediante ventanas guía de ondas y rejillas guía de ondas para evitar fugas de señal.

2.2 Trabajos de protección contra radiaciones ionizantes
De acuerdo con los requisitos de la evaluación ambiental, se aplican láminas de plomo (≥2,0 mm Pb) o materiales de blindaje equivalentes en el lado interior o exterior de la capa de blindaje electromagnético en paredes, techo y suelo para atenuar la radiación dispersa generada por el equipo IRM.

2.3 Trabajos de suelo

• La capacidad portante del suelo se diseña para cumplir ≥5 kN/m² según las especificaciones del equipo.
• Se instala pavimento de PVC antiestático (espesor ≥2 mm) para evitar la acumulación de electricidad estática que pueda afectar al equipo sensible.

2.4 Acabados de paredes & techo
Se emplean paneles de acero lacado fáciles de limpiar o paneles compuestos de aluminio, ecológicos, para los acabados de paredes y techos con el fin de mantener la higiene y la apariencia estética.

2.5 Sistema de climatización & aire fresco

• Sistema de climatización de precisión con control constante de temperatura y humedad para mantener la temperatura interior entre 20–24 ℃ y la humedad relativa entre 40%–60% para un funcionamiento estable del IRM.
• Sistema independiente de suministro de aire fresco configurado para mantener la calidad del aire interior y ligera presión positiva para evitar la entrada de polvo exterior.

2.6 Sistema eléctrico & de iluminación

• Suministro eléctrico estable y dedicado con UPS de alto rendimiento para asegurar apagado seguro y continuidad ante perturbaciones eléctricas.
• Iluminación LED tipo purificación, antideslumbrante y sin parpadeo que proporciona iluminación uniforme y adecuada para uso clínico.

2.7 Protección contra incendios & seguridad

• Sistemas de alarma contra incendios y supresión por gas conforme a los códigos de edificios médicos.
• Sistemas de control de acceso y monitorización instalados en el sitio.

Especificaciones técnicas

• Tipo de producto: decoración de sala blindada para IRM (blindaje electromagnético + protección contra radiaciones ionizantes).
• Material de blindaje electromagnético: placas de acero inoxidable 304 o 316, construcción en jaula de Faraday soldada.
• Efectividad de blindaje electromagnético: ≥90 dB.
• Blindaje contra radiaciones: láminas de plomo ≥2,0 mm Pb (o materiales equivalentes) aplicadas en paredes, techo y suelo.
• Capacidad portante del suelo: ≥5 kN/m².
• Acabado del suelo: pavimento PVC antiestático, espesor ≥2 mm.
• Puertas: puertas blindadas electromagnéticas de acero inoxidable de una o dos hojas con sellado conductor.
• Ventana de observación: ventana blindada de malla de acero inoxidable.
• Tratamiento de tuberías: ventanas guía de ondas y rejillas guía de ondas para todas las penetraciones.
• HVAC: temperatura 20–24 ℃; humedad relativa 40%–60%; aire fresco independiente; ligera presión positiva.
• Alimentación: suministro eléctrico dedicado y estable con soporte UPS.
• Iluminación: luminarias LED anti-deslumbramiento y sin parpadeo tipo purificación.
• Incendio & seguridad: alarma de incendios, supresión por gas conforme a normas médicas, control de acceso y monitorización.
