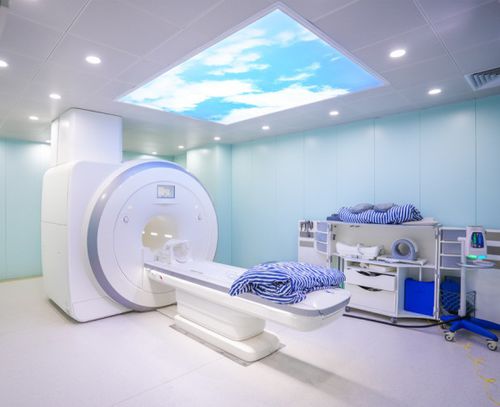

Sala para IRM

de acero inoxidablecon blindaje magnéticoinsonorizada

Resumen del proyecto
El proyecto abarca el blindaje RF y la renovación interior de una sala de RM superconductora de 1,5 T en un hospital. El alcance incluye la sala del imán (sala de exploración), la sala de control, la instalación de blindaje RF, el tratamiento de la base de suelo, los acabados de paredes y techos, la instalación de accesorios no magnéticos, el control acústico y de humedad y el acabado de juntas.

Indicadores técnicos clave
Eficacia de blindaje: ≥80 dB a 100 MHz. Toda la sala se diseña con estructura no magnética y sin piezas ferromagnéticas. Los trabajos cumplen las normas de control de infecciones hospitalarias y los requisitos de aceptación del equipo RM.

Preparación de la construcción

• Verificar in situ dimensiones de la sala, capacidad portante estructural, cotas y puntos MEP (mecánicos, eléctricos, fontanería); confirmar que la base del equipo y los planos de blindaje cumplen los requisitos de obra.
• Todos los materiales deben ser productos médicos no magnéticos certificados; está estrictamente prohibido el uso de materiales ferromagnéticos. Realizar inspección y aprobación previa de materiales.
• Separar zonas de trabajo independientes para blindaje, decoración e instalación de accesorios; planificar la secuencia para proteger acabados, controlar polvo y ruido y garantizar la seguridad en obra.
• Impartir sesión técnica al personal sobre normas de soldadura del blindaje RF, sellado de juntas y procedimientos de instalación no magnética.

Procedimientos constructivos clave
3.1 Base y suelo

• Nivelar y compactar la base; instalar doble capa de barrera antihumedad e impermeable con repliegues en paredes para proteger los equipos contra la humedad.
• Preparar y reforzar la base del equipo para cumplir las exigencias de carga y amortiguación/vibración del sistema RM.
• Colocar pavimento médico antistático no magnético sin juntas visibles, resistente a desinfectantes y de fácil limpieza para cumplir los requisitos de limpieza médica.

3.2 Trabajos de blindaje RF (procedimiento central)

• Construir una envolvente de blindaje RF hexaédrica cerrada con paneles de alta calidad soldados de forma continua; asegurar paneles planos y soldaduras continuas sin uniones frías ni faltantes.
• Formar un cuerpo de blindaje integral para paredes, techo y suelo con juntas superpuestas y ajustadas para garantizar la integridad estructural y electromagnética.
• Instalar puertas y ventanas de observación blindadas RF con juntas de filo y solapes de blindaje conforme a especificación.
• Sellar todas las penetraciones con ventanas guía‑onda y filtros RF para eliminar fugas electromagnéticas y mantener el rendimiento del blindaje.

3.3 Acabados de paredes y techos

• Montar paneles de acero color médico antibacteriano no magnético o paneles de acero inoxidable 304 no magnético en paredes con juntas ajustadas; las superficies deben ser resistentes a desinfectantes y cumplir los estándares de control de infecciones.
• Instalar placas de techo ligeras no magnéticas rellenas con material acústico ignífugo para reducir el ruido operativo y mantener un entorno silencioso.
• Todos los perfiles, tornillos de fijación y herrajes deben ser piezas especiales no magnéticas para evitar artefactos en las imágenes y riesgos por metales ferromagnéticos.

3.4 Instalaciones auxiliares

• Utilizar luminarias médicas, tomas, interruptores y cajas de empalme no magnéticas con disposición y cableado estandarizados.
• Adaptar las salidas de ventilación y climatización a la estructura de blindaje para asegurar la circulación del aire sin comprometer la integridad del blindaje.
• Completar trabajos de reducción de ruido, protección contra polvo y acabados para obtener un espacio ordenado conforme a los estándares de construcción médica.

Medidas de control de calidad

• Control de materiales no magnéticos: los materiales ferromagnéticos están prohibidos; todos los paneles, herrajes y fijaciones deben ser productos no magnéticos certificados.
• Integridad del blindaje: controlar puntos débiles como soldaduras, juntas de puertas/ventanas y penetraciones para eliminar fugas electromagnéticas y cumplir el rendimiento especificado.
• Calidad de construcción: garantizar paneles planos, juntas uniformes y uniones herméticas; verificar la estanqueidad a la humedad, desempeño acústico y amortiguación para funcionamiento a largo plazo.
• Conformidad: ejecutar obras según códigos de construcción de salas de radiología, normas de control de infecciones hospitalarias y requisitos del fabricante del RM.

Criterios de aceptación

• Ensayo de blindaje: ≥80 dB a 100 MHz sin fugas electromagnéticas detectables.
• Verificación no magnética: no deben existir componentes ferromagnéticos expuestos ni fijaciones magnéticas en la sala.
• Acabados: paredes, suelos y techos deben ser lisos, limpios y cumplir requisitos de impermeabilidad, acústica y protección contra polvo para uso médico prolongado.
• Juntas y sellados: todas las juntas de blindaje, puertas, ventanas y penetraciones deben pasar la inspección; preparar la documentación técnica completa para la instalación del equipo y la aceptación hospitalaria.

Especificaciones técnicas

• Eficacia de blindaje: ≥80 dB a 100 MHz
• Estructura: diseño totalmente no magnético (sin fijaciones ferromagnéticas)
• Envolvente de blindaje: blindaje RF hexaédrico cerrado con soldadura completa y juntas superpuestas
• Juntas puertas/ventanas: juntas de filo con solape de blindaje cualificado
• Sellado de penetraciones: ventanas guía‑onda y filtros RF para evitar fugas
• Suelo: base doble capa impermeable/antihumedad y pavimento médico antistático no magnético resistente a desinfectantes
• Base del equipo: nivelada y reforzada para cumplir requisitos de carga y absorción de impactos
• Acabado paredes/techo: paneles antibacterianos no magnéticos o acero inoxidable 304 no magnético; materiales acústicos ignífugos para techo
• Instalaciones auxiliares: luminarias médicas, tomas, interruptores y cajas de conexión no magnéticos
