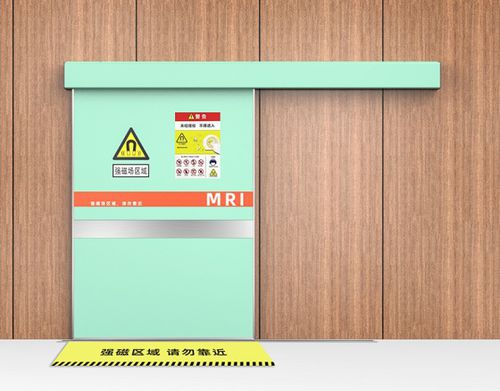

Puerta con blindaje

con blindaje RFpara unidad de radiologíapara medicina nuclear

Descripción del producto
Diseñada para unidades de resonancia magnética y entornos de investigación, esta puerta corredera neumática/motorizada con blindaje RF ofrece compatibilidad magnética y alto rendimiento de apantallamiento. Está especificada para alcanzar una eficacia de blindaje ≥100dB a 150MHz en un campo magnético de 3,0T y cumplir los requisitos de compatibilidad anti-interferencias de los equipos RM. Para aplicaciones de alta frecuencia (por encima de 1GHz), la puerta puede suministrarse con una construcción compuesta multicapa metálica (cobre + aluminio) y ventanas de ventilación tipo guía de onda con frecuencia de corte ≥2GHz. Disponible en configuración de triple hoja.

Rendimiento del producto

• Requisitos de proceso: Componentes de chapa de cobre fabricados con soldadura continua sin juntas visibles.
• Resistencia de contacto: Resistencia de contacto en las uniones puerta/hoja < 0,01Ω.
• Impedancia de aislamiento: ≥1000MΩ (medido a 500V CC).
• Capacidad de carga: Puerta motorizada/neumática dimensionada para ≥500kg de carga estática.
• Desbloqueo de emergencia: Dispositivo manual de liberación de emergencia provisto para operación segura.
• Diseño no magnético: Componentes no magnéticos (p. ej. cerraduras, herrajes) para preservar la uniformidad del campo magnético.

Parámetros técnicos
Rango de frecuencia： | Requisitos SE： | Norma de ensayo：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (Opcional) | IEEE 299-2006

Campos de aplicación

• Departamento de Radiología: Diagnóstico por imagen y procedimientos intervencionistas que usan rayos X, rayos gamma u otras técnicas de imagen para visualizar estructuras anatómicas internas.
• Departamento de Oncología Radioterápica: Modalidades terapéuticas localizadas mediante radiación ionizante (rayos X, haces de electrones, protones/partículas) que requieren un entorno RF controlado.
• Departamento de Medicina Nuclear: Flujos diagnósticos y terapéuticos que combinan radiofármacos e imagen; requieren blindaje RF para evitar interferencias con detectores y equipos de imagen.

Especificaciones técnicas

• Eficacia de blindaje: Diseñada para alcanzar ≥100dB a 150MHz en entorno 3,0T.
• Construcción: Opción multicapa metálica (cobre + aluminio) para rendimiento en altas frecuencias.
• Ventilación: Ventanas de guía de ondas con frecuencia de corte ≥2GHz.
• Soldadura: Soldadura continua sin juntas en componentes de cobre.
• Resistencia de contacto: <0,01Ω en las uniones puerta-marco.
• Impedancia de aislamiento: ≥1000MΩ (prueba 500V CC).
• Accionamiento: Mecanismo deslizante motorizado/neumático con capacidad ≥500kg.
• Emergencia: Dispositivo manual de liberación de emergencia incluido.
• Materiales: Componentes no magnéticos para preservar la uniformidad del campo magnético.
