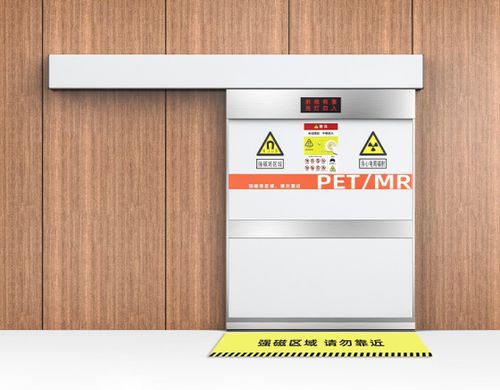

Puerta con blindaje

con blindaje RFpara hospitalpara laboratorio

Introducción del producto
Puerta blindada motorizada diseñada para salas PET-RM en centros hospitalarios y laboratorios de investigación. Proporciona apantallamiento electromagnético en entornos de campo magnético estático (hasta 3,0T) y satisface requisitos de altas frecuencias mediante una estructura compuesta multicapa de cobre + aluminio y ventanas guía de onda de ventilación (frecuencia de corte ≥ 2GHz). Opción de puerta de triple plegado para un acceso eficiente en espacio.

Rendimiento del producto

• Requisitos de proceso: Soldadura de chapas de cobre mediante soldadura completa sin juntas visibles.
• Resistencia de contacto: Resistencia de contacto en uniones puerta/marco <0.01Ω.
• Impedancia de aislamiento: ≥1000MΩ (medida a 500V CC).
• Capacidad de carga: Puerta motorizada ≥500kg.
• Desbloqueo de emergencia: Dispositivo manual de liberación de emergencia incluido.
• Diseño no magnético: Componentes no magnéticos (p. ej. cerraduras) para preservar la homogeneidad del campo magnético.

Parámetros técnicos
rango de frecuencia： — Requisitos de SE： — Norma de ensayo：
10kHz-100MHz — ≥100dB (a 150MHz ≥90dB) — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB (opcional) — IEEE 299-2006

Campos de aplicación

• Departamento de Radiología: Diagnóstico por imagen y procedimientos intervencionistas con rayos X/gamma para evaluación anatómica y funcional.
• Departamento de Oncología Radioterápica: Irradiación terapéutica localizada (rayos X, haces de partículas) para el tratamiento del cáncer.
• Departamento de Medicina Nuclear: Uso diagnóstico y terapéutico de radiofármacos integrando imagen y terapia.

Especificaciones técnicas

• Eficacia de blindaje: ≥100dB (10kHz–100MHz), ≥80dB (300MHz–1GHz), ≥70dB opcional (1GHz–10GHz).
• Rendimiento en entorno 3.0T RM: eficacia de blindaje ≥100dB a 150MHz.
• Estructura: Compuesto metálico multicapa (cobre + aluminio) para blindaje en altas frecuencias; opción puerta triple plegado.
• Ventilación: Ventanas guía de onda para ventilación con frecuencia de corte ≥2GHz.
• Acabado de placas de cobre: Soldadura completa sin juntas visibles.
• Resistencia de contacto entre puerta y marco: <0.01Ω.
• Impedancia de aislamiento: ≥1000MΩ (medida a 500V CC).
• Capacidad de carga de la puerta motorizada: ≥500kg.
• Desbloqueo de emergencia: Dispositivo manual de desbloqueo de emergencia proporcionado.
• Diseño no magnético: Uso de componentes no magnéticos para preservar la uniformidad del campo magnético.
