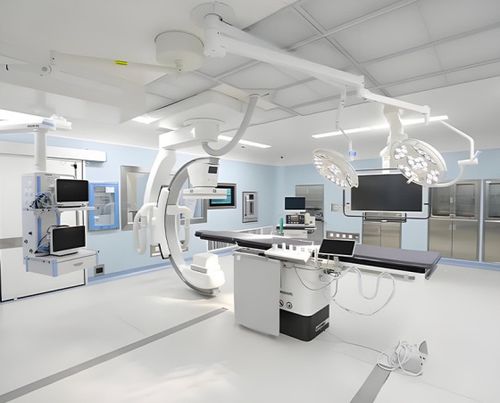

Sala de radiología para IRM

clase ISO 7con blindaje magnéticocon filtro HEPA

Resumen del proyecto
Alcance de obra para la renovación y reconstrucción de una sala quirúrgica híbrida IRM intervencionista 1,5T y sus dependencias. Incluye acabados de sala limpia, obras estructurales no magnéticas, blindaje RF, pavimentos estériles, paredes y techos antibacterianos, accesorios médicos no magnéticos, finalización de climatización para salas limpias, reducción de ruido y control de polvo para la sala principal, sala de equipos, pasillo y zonas tampón. La sala está diseñada para exploración IRM 1,5T y procedimientos quirúrgicos combinados y debe cumplir requisitos de limpieza, control de infecciones, seguridad magnética y blindaje RF.

Preparación de la construcción

• Verificación in situ de dimensiones estructurales, cota del suelo, capacidad de carga, posiciones de equipos, penetraciones de blindaje y puntos HVAC; confirmar la base civil cumple requisitos.
• Control estricto de materiales: solo componentes no magnéticos, grado médico, antibacterianos y específicos para quirófano; materiales ferrosos prohibidos; presentar materiales para aprobación previa.
• Zonificación de los trabajos para acabados de sala limpia, blindaje y decoración con control de polvo y contaminación para mantener niveles de limpieza.
• Divulgaciones técnicas a equipos de obra sobre instalación no magnética, soldadura de blindaje, acabados de aristas limpias y métodos de construcción aséptica.

Procedimientos clave de construcción
3.1 Construcción del suelo (Pavimento quirúrgico estéril)

• Preparar y nivelar la base; aplicar tratamientos impermeables y antihumedad multicapa para evitar humedad y crecimiento microbiano.
• Reforzar y nivelar con precisión las rutas y bases de equipos para soportar el transporte de la IRM y la estabilidad de la mesa quirúrgica.
• Instalar pavimento continuo no magnético, antibacteriano y antiestático con esquinas internas curvas; resistente a desinfectantes y fácil de limpiar conforme a códigos de limpieza de quirófano.

3.2 Construcción del sistema de blindaje RF (Trabajos núcleo IRM)

• Construir una envolvente RF hexaédrica completamente cerrada con soldaduras continuas; eliminar juntas frías y huecos para garantizar la integridad del blindaje.
• Instalar puertas de blindaje IRM y ventanas de observación dedicadas con contactos de filo y tolerancias superpuestas para evitar fugas electromagnéticas.
• Sellar todas las penetraciones (ventilación, alimentación, agua, señal) con ventanas guía de ondas y filtros RF para evitar interferencias y artefactos en la imagen.

3.3 Acabados de paredes y techos en sala limpia

• Montar paneles de acero colorido antibacterianos no magnéticos con juntas estrechas y sin huecos; paneles resistentes a povidona yodada, alcohol y desinfectantes médicos.
• Instalar sistemas de techo ligeros no magnéticos integrados con conductos de suministro y retorno para mantener la organización del flujo de aire requerida.
• Utilizar remates, tornillería y esquinas específicamente no magnéticos para evitar interferencias magnéticas y asegurar superficies asépticas.

3.4 Instalación de equipamiento auxiliar de sala limpia y no magnético

• Instalar luminarias, bases para focos sin sombra, tomas y cajas de empalme con productos médicos certificados no magnéticos, dispuestos según el flujo funcional del quirófano.
• Adecuar los sistemas de purificación y aire fresco a la envolvente de blindaje para preservar ventilación y filtración sin comprometer la integridad RF.
• Completar sellado hermético, control de polvo, reducción de ruido y acabados antibacterianos para proporcionar condiciones estables de temperatura, humedad y bajo nivel sonoro para la cirugía.

Medidas de control de calidad

• Tolerancia cero a materiales ferromagnéticos en obra para prevenir distorsión del campo magnético, artefactos en imagen y riesgos para el equipo.
• Inspección de la integridad del blindaje en soldaduras, juntas de puertas/ventanas y penetraciones para evitar fugas RF y diafonía.
• Verificar los acabados de sala limpia: paneles continuos, esquinas curvas, superficies libres de polvo y resistencia a desinfectantes para cumplir requisitos asépticos.
• Validar la compatibilidad de funciones híbridas: operación quirúrgica, entorno estéril, rendimiento de imagen IRM y blindaje electromagnético.

Criterios de aceptación

• Atenuación del blindaje RF ≥ 80 dB a 100 MHz sin fugas electromagnéticas detectables e imágenes IRM sin artefactos.
• Estructura interna completamente no magnética sin fijaciones ferromagnéticas expuestas, conforme a la operación segura de equipos IRM 1,5T.
• Quirófano conforme a Clase 10.000 de limpieza con rendimiento antibacteriano, antipolvo y antiestático según control de infecciones hospitalarias.
• Todas las juntas de blindaje, sala limpia y acabados deben pasar la inspección y entregarse documentos técnicos completos para hospital, fabricante y evaluación por terceros.

Especificaciones técnicas

• Categoría: Soporte radiofarmacéutico
• Uso previsto: exploración IRM 1,5T y operaciones quirúrgicas
• Eficacia del blindaje RF: ≥ 80 dB @ 100 MHz
• Seguridad magnética: estructura totalmente no magnética apta para 1,5T
• Limpieza: estándar de quirófano Clase 10.000
• Pavimento: continuo, no magnético, antibacteriano, antiestático, esquinas curvas, resistente a desinfectantes
• Blindaje: envolvente hexaédrica soldada en continuo; aberturas selladas con ventanas guía de ondas y filtros RF
• Puertas/Ventanas: puertas de blindaje IRM dedicadas y ventanas de observación con contacto de filo
• Materiales: no magnéticos, antibacterianos, específicos para quirófano; materiales ferromagnéticos prohibidos
• Documentación: documentación técnica completa para hospital, fabricante y pruebas de terceros
