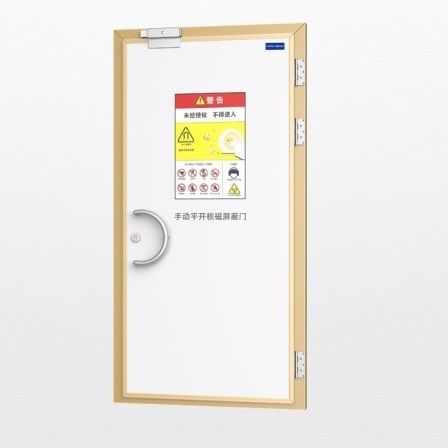

Puerta de protección radiológica

con blindajecon blindaje RFde protección contra los rayos X

Introducción del producto

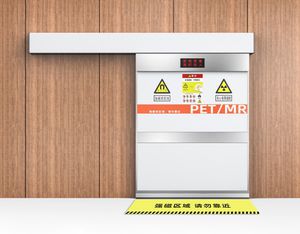

Puerta motorizada de blindaje magnético nuclear diseñada para instalaciones médicas y de investigación (salas de RM 3,0 T, aceleradores lineales ≥10 MeV, BNCT, aceleradores de partículas). Proporciona atenuación simultánea de radiación X/γ de alta energía, neutrones y blindaje RF para evitar fugas y proteger al personal y a los equipos sensibles.

Rendimiento del producto

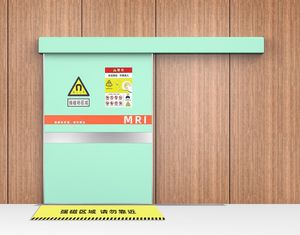

• Solución motorizada para departamentos de RM hospitalarios: eficacia de blindaje RF ≥100 dB a 150 MHz en un campo magnético de 3,0 T; cumple requisitos de compatibilidad electromagnética y antiinterferencias de los sistemas de RM.
• Solución para laboratorios de investigación: para bandas de alta frecuencia (p. ej. >1 GHz) la puerta adopta una construcción multicapa compuesta por cobre + aluminio con ventanas guía de onda de ventilación (frecuencia de corte ≥2 GHz). Opción de puerta triple plegado disponible.

Parámetros técnicos
Fabricación: soldadura continua y sin juntas en las placas de cobre.
Resistencia de contacto en las uniones marco-puerta: <0,01 Ω.
Impedancia de aislamiento: ≥1000 MΩ (ensayo a 500 V CC).
Capacidad de carga (motorizada): ≥500 kg.
Desbloqueo de emergencia: dispositivo manual de liberación de emergencia proporcionado.
Diseño no magnético: componentes no magnéticos (p. ej. cerraduras no magnéticas) para preservar la homogeneidad del campo magnético.

Campos de aplicación

• Departamentos de radiología: servicios de imagen e intervención que utilizan rayos X, γ y otras radiaciones ionizantes para exámenes diagnósticos.
• Departamentos de oncología radioterápica: tratamientos localizados con radiación, incluidos rayos X, haces de electrones/protones y fuentes radiactivas.
• Departamentos de medicina nuclear: uso diagnóstico y terapéutico de radionúclidos, combinando imagen, tratamiento, investigación y docencia.

Características / especificaciones técnicas

• Blindaje RF: ≥100 dB a 150 MHz en campo 3,0 T (solución motorizada para RM).
• Composite multicapa: cobre + aluminio para rendimiento en alta frecuencia.
• Ventanas guía de ondas de ventilación con frecuencia de corte ≥2 GHz.
• Tipo de puerta: opción triple plegado para laboratorios.
• Soldadura de placas de cobre: soldadura continua sin juntas.
• Resistencia de contacto: <0,01 Ω en las uniones marco-puerta.
• Impedancia de aislamiento: ≥1000 MΩ (prueba 500 V CC).
• Capacidad de carga (motorizada): ≥500 kg.
• Desbloqueo de emergencia: dispositivo de liberación manual.
• Componentes no magnéticos para evitar perturbar la uniformidad del campo magnético.
