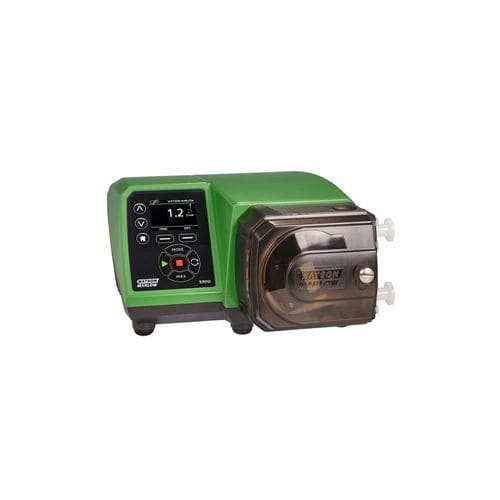

Bomba peristáltica de laboratorio de dispensación de líquidos 500

Resumen
El accionamiento 530 de la serie 500 es una bomba peristáltica encapsulada que ofrece transferencia de fluido precisa y repetible con una HMI orientada al usuario. El fluido queda totalmente contenido dentro del tubo, garantizando el aislamiento del producto. La interfaz proporciona indicación visual del estado y requiere pocas pulsaciones para la operación diaria.

Opciones de cabezal disponibles como estándar (otras disponibles bajo pedido)

• Cabezas 520R y 520R2 para tubo continuo
• Cabezas 520REL, 520REM, 520REH y 520RET para elementos de tubo (baja, media y alta presión)
• Cabezal 505L de dos canales, baja pulsación y alta precisión para dosificación

Características y beneficios

• Pantalla en color y menús intuitivos con indicadores visuales de estado
• Caudales desde 0.004 ml/min (0.0006 USGPH) hasta 3.5 L/min (55.48 USGPH), según cabezal y tubo
• Cabezas estándar: 520R, 520R2, 520REL, 520REM, 520REH, 520RET, 505L; otras opciones bajo pedido
• Rango de control de velocidad 2200:1 — 0.1 a 220 rpm en incrementos de 0.1 rpm
• Teclado con bloqueo PIN de 3 niveles
• Versiones encapsuladas: IP31 (NEMA 2) e IP66 (NEMA 4X)
• Voltaje dual: 115 V / 230 V 50/60 Hz
• Interfaces: Remote Analogue/Digital, RS232, RS485, PROFIBUS®, PROFINET®, SCADA y EtherNet/IP™

Resumen técnico
Caudal máx. — 3500 ml/min
Caudal mín. — 0.004 ml/min
Caudal máx. — 56 USGPH
Caudal mín. — 0 USGPH (dependiente del rango)
Ratio de control de velocidad — 2200:1
Temperatura de operación — 5 °C a 40 °C (40 °F a 104 °F)
Tipos de control — EtherNet/IP™, Profibus®, Profinet®, Remote Analogue/Digital, RS232, RS485, SCADA
Normas — CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (para Marprene y elementos LoadSure), RoHS
Protección de entrada del variador — IP31, IP66, NEMA 2, NEMA 4X
Alimentación del variador — 115/230 V 1ph 50/60 Hz 135 VA
Diámetros de tubo compatibles — 0.5, 1.6, 3.2, 4.8, 6.4, 8, 9.6 mm

Puntos destacados de rendimiento (ejemplos, dependiente de tubo/cabezal)
Cabezas 520R de doble rodillo (espesor pared 1.6 mm) — ejemplos Pumpsil/GORE PFL: 0.004–97 ml/min según diámetro y velocidad; algunas combinaciones cubren hasta 2400 ml/min.
Cabezas 520R2 de doble rodillo (espesor pared 2.4 mm) — hasta 3500 ml/min con diámetros mayores.
520REL / 520REM / 520REH / 520RET — rendimiento variable según material y diámetro del tubo; consultar tablas de rendimiento.

Accionamientos y opciones de control disponibles

• 530S / 530SN — Accionamientos manuales estándar (IP31 o IP66)
• 530U / 530UN — Accionamientos universales con entradas/salidas configurables
• 530Du / 530DuN — Accionamientos con E/S configurables más RS232/RS485
• 530Bp / 530BpN — Bus pump para PROFIBUS (comunicaciones en tiempo real)
• 530En / 530EnN — Conectividad EtherNet/IP™
• 530Pn / 530PnN — Conectividad PROFINET®

Documentación y medios en la página del producto
Hojas de datos, manuales y folletos disponibles en PDF para descarga. Hay un iframe interactivo 'Take a tour' integrado en la página del producto.

Características técnicas / especificaciones

• Serie: serie 500 (ejemplos de accionamiento 530)
• Rango de caudal: 0.004 ml/min a 3500 ml/min según cabezal y tubo
• Rango de velocidad: 0.1 a 220 rpm (ratio 2200:1)
• Opciones de cabezal: 520R, 520R2, 520REL, 520REM, 520REH, 520RET, 505L
• Compatibilidad de tubos: Pumpsil®, Marprene®, Bioprene®, PureWeld XL®, GORE® STA-PURE®
• Diámetros compatibles: 0.5, 1.6, 3.2, 4.8, 6.4, 8, 9.6 mm (según modelo)
• Protección de entrada: IP31 (NEMA 2) o IP66 (NEMA 4X)
• Alimentación: 115/230 V 1ph 50/60 Hz 135 VA
• Temperatura de operación: 5 °C a 40 °C
• Humedad: sin condensación hasta 80% a 31 °C, luego linealmente a 50% a 40 °C
• Nivel sonoro: <70 dBA a 1 m
• Altitud máx.: 2000 m
• Peso: aprox. 10,5–11,5 kg según configuración
• Materiales: carcasa del variador — aluminio inyectado LM24 con recubrimiento de poliéster; rodamientos — acero inoxidable; componentes de cabezal — acetal, policarbonato, PPS, acero inoxidable
• Normas y certificaciones: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (para ciertos tubos/elementos), RoHS
• Seguridad: bloqueo de teclado con PIN de 3 niveles
