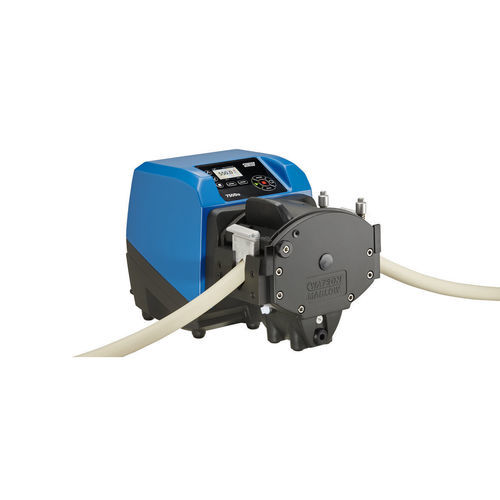

Bomba de dosificación 700

para la industria farmacéuticapara líquidode flujo ajustable

Resumen
Las bombas peristálticas de proceso 730SN, 730UN, 730DuN y 730BpN están montadas con cabezales de bomba para tubo continuo o elementos tubulares. Las bombas de la serie 730 ofrecen múltiples opciones de control de accionamiento, pantalla en color y menús intuitivos que proporcionan indicación visual del estado y requieren pocas pulsaciones.

Opciones de cabezal de bomba disponibles como estándar

• 720R cabezal simple para tubería continua
• 720RE cabezal simple para elementos tubulares
• 720RX y 720REX cabezales gemelos de extensión

Características y ventajas

• Pantalla en color y menús intuitivos para indicación visual del estado y operación sencilla
• Tasas de caudal desde 0,12 L/h (0,03 USGPH) hasta 3300 L/h (872 USGPH)
• Rango de control de velocidad 3.600:1 de 0,1 a 360 rpm en incrementos de 0,1 rpm
• Teclado con bloqueo PIN de 3 niveles
• Accionamientos carenados IP66 (NEMA 4X)
• Tensión dual 115/230 V 50/60 Hz
• Opciones de control: Analógico/Digital remoto, RS485, PROFIBUS®, PROFINET®, SCADA y EtherNet/IP™

Resumen técnico
Caudal máx.: 3300 L/h
Caudal mín.: 0,12 L/h
Caudal máx.: 872 USGPH
Caudal mín.: 0,03 USGPH
Relación de control de velocidad: 3600:1
Temperatura de funcionamiento: 5 °C a 40 °C (40 °F a 104 °F)
Tipos de control: EtherNet/IP™, PROFIBUS®, PROFINET®, Analógico/Digital remoto, RS485, SCADA
Normas: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (para tubuladuras Marprene y elementos LoadSure)
Protección de entrada del accionamiento: IP66, NEMA 4X
Alimentación: 100 V a 120 V / 200 V a 240 V 1ph 50/60 Hz 350 VA
Tamaños de diámetro de tubería compatibles: 9,6, 12,7, 15,9, 19, 25,4 mm

Tablas de rendimiento (extractos)
720R cabezales simples (tubería continua) — caudales máximos de ejemplo a 360 rpm: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
720RE elementos LoadSure — caudales máximos de ejemplo a 360 rpm: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
Los cabezales gemelos de extensión 720RX / 720REX y las configuraciones gemelas pueden proporcionar hasta 3300 L/h (872 USGPH) con diámetros mayores dependiendo de la presión de descarga y las velocidades máximas seguras de funcionamiento. (Nota: la velocidad máxima se reduce al aumentar la presión de descarga para garantizar un funcionamiento seguro.)

Especificaciones técnicas (rango y detalles del accionamiento)

• Número de rodillos por cabezal: 4
• Número de canales por cabezal: 1
• Rangos de caudal (dependiendo del cabezal): 0,12 L/h a 2000 L/h (720R/720RE); hasta 3300 L/h para configuraciones extendidas/gemelas
• Caudal (USGPH): 0,03 USGPH a 528 USGPH (típico por configuración) o hasta 872 USGPH para las mayores configuraciones
• Velocidad de accionamiento: 0,1 - 360 rpm
• Relación de control de velocidad: 3600:1
• Temperatura de funcionamiento: 5 °C a 40 °C (40 °F a 104 °F)
• Peso: accionamiento con cabezal 720R/720RE ~25 kg (55,1 lbs); con cabezales gemelos/extensión ~31,5 kg (69,4 lbs)
• Peso del accionamiento: 18,5 kg (40,8 lbs)
• Protección de entrada del accionamiento: IP66 / NEMA 4X
• Humedad de funcionamiento: sin condensación hasta 80% a 31 °C disminuyendo a 50% a 40 °C
• Ruido: 85 dB(A) a 1 m
• Altitud máx.: 2000 m (6562 ft)
• Alimentación: 100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• Opciones de control y comunicaciones: analógico remoto (0–10 V / 4–20 mA), E/S digitales configurables, RS485, PROFIBUS® DP V0, PROFINET®, EtherNet/IP™, SCADA y salidas por relé configurables
• Seguridad: bloqueo PIN de 3 niveles
• Tamaños de diámetro de tubería compatibles: 9,6, 12,7, 15,9, 19,0, 25,4 mm
• Espesor de pared compatible: 4,8 mm

Materiales de construcción

• Eje: acero inoxidable 440C
• Carcasa del accionamiento: aluminio moldeado a presión (LM24, LM6)
• Recubrimiento: pretratamiento Alocrom con pintura en polvo poliéster para exterior
• Ensamble de rodillos guía y rodillos de cabezal: Nylon 6 con carga de MoS2 (Nylatron)
• Teclado / HMI: poliéster
• Placas frontales/traseras, cuerpo de cabezal, pista, ensamblaje del rotor: aluminio (el rotor puede incluir acero inoxidable)
• Placa posterior: acero inoxidable 316
• Ejes, muelles: acero inoxidable
• Placa de conmutación: ABS PA-765
• Materiales de tubería/elementos LoadSure: Pumpsil (silicona curada por platino), Bioprene, STA-PURE PCS, Marprene (industrial)

Cabezales de bomba — notas

• Los cabezales 720R y 720RX para tubería continua aceptan tubería de pared 4,8 mm para flujo sin juntas; diámetros disponibles: 9,6, 12,7, 15,9, 19,0 y 25,4 mm.
• 720RX y 720REX cabezales de extensión: rendimiento idéntico pero presión máxima reducida (los cabezales de extensión normalmente están clasificados a 1 bar / 15 psi).
• 720RE y 720REX LoadSure para elementos tubulares: disponibles con conectores sanitarios tri-clamp en PVDF o conectores industriales Cam-and-Groove; ofrecidos en diámetros 12,7, 15,9, 19,0 y 25,4 mm.
• Elementos disponibles en Pumpsil, Bioprene, STA-PURE PCS (sanitario) y Marprene, Pumpsil (industrial).

Opciones de accionamiento y puntos clave de control

• Modelos de accionamiento incluyen 730SN (standard), 730UN (universal), 730DuN (digital universal), 730BpN (bus/Profibus), 730EnN (EtherNet/IP), 730PnN (PROFINET), además de versiones SCADA y variantes digitales.
• Control manual a través de teclado intuitivo y pantalla en color; elección de visualización por caudal o velocidad; calibración completa y función MemoDose disponibles en los accionamientos compatibles.
• Control remoto: arranque/parada configurable, detección de fugas, entradas para interruptores de presión y salidas de estado digitales según el modelo y E/S seleccionadas.

Información de pedido (resumen)
El código de modelo comprende la variante de accionamiento, el tipo de entrada/protección (N = IP66/NEMA 4X o S = tipo SCADA), el código de tipo de cabezal de bomba (00 = 720R, E0 = 720RE, X0 = 720R/RX, EX = 720RE/REX) y la opción de enchufe (varias designaciones de enchufes de red).

Características / especificaciones técnicas

• Rango de caudal: 0,12 L/h a 3300 L/h (0,03 a 872 USGPH) según cabezal y configuración
• Velocidad de accionamiento: 0,1–360 rpm; rango de control 3.600:1
• Temperatura de funcionamiento: 5 °C a 40 °C
• Protección de entrada: IP66 / NEMA 4X
• Alimentación: 100–120 V / 200–240 V 1ph 50/60 Hz, 350 VA
• Diámetros de tubería compatibles: 9,6, 12,7, 15,9, 19,0, 25,4 mm; espesor de pared 4,8 mm
• Rodillos por cabezal: 4; canales: 1 (por cabezal)
• Peso: accionamiento + cabezal típ. 25–31,5 kg según cabezal
• Control/comunicaciones: E/S analógicas, RS485, PROFIBUS®, PROFINET®, EtherNet/IP™, SCADA
• Normas: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (con tuberías/elementos especificados)
