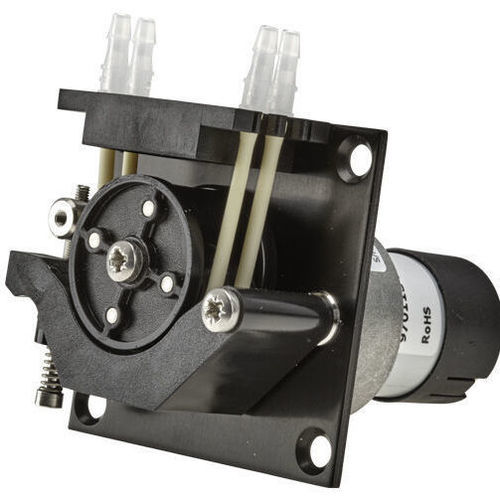

Bomba peristáltica de laboratorio compacta 400 series

de dispensación de líquidos

Resumen
Bombas peristálticas para montaje en panel destinadas a dosificación y transferencia de bajo caudal con calidad instrumental. Disponibles en cabezales de uno, dos y tres canales con guía con muelle que prolonga la vida útil del tubo y mantiene la precisión de flujo. El brazo de guía ajustable permite optimizar para presión o vida del tubo. Funcionan hasta 3 bar e integran una gama de motores Brushless DC, DC a velocidad fija y AC.

Modelos

• 400/B1: cabezal de un canal compatible con tubería continua de espesor de pared 1,6 mm en varios diámetros.
• 400/D2 y 400/DM2: cabezales compactos de dos canales que aceptan elementos tubulares de pared 1,0 mm (cuatro diámetros) o tubería colectora (19 diámetros en DM2).
• 400/D3 y 400/DM3: cabezales compactos de tres canales que aceptan elementos tubulares de pared 1,0 mm (cuatro diámetros) o tubería colectora (19 diámetros en DM3).

Características y beneficios

• Varias opciones de motor: Brushless DC, DC a velocidad fija, stepper y variantes AC síncronas.
• Configurables para tubería continua, elementos tubulares o tubería colectora según aplicación.
• Guía con muelle para mayor vida del tubo y precisión de flujo repetible.
• Brazo de guía ajustable para priorizar presión o vida útil del tubo.
• Operación hasta aproximadamente 3 bar.

Resumen técnico
Tipos de motor: DC a velocidad fija, stepper, Brushless DC, variantes AC síncronas.
Opciones de cabezal: B1 (uno), D2 (dos canales), D3 (tres canales), variantes DM para tubería colectora.
Rango de caudal (familia): 0,04 ml/min a 207 ml/min según modelo y tubería; configuraciones comunes D2/D3: ~0,05 ml/min a 82 ml/min.
Tensión de suministro: 12 V DC, 24 V DC (según modelo).
Temperatura de funcionamiento: -10 °C a 45 °C.
Consumo: aprox. 5 W (típico).
Relaciones de caja ejemplos: 15:1, 30:1, 75:1, 250:1 (según modelo).
Diámetros de tubería compatibles ejemplos: 0.5, 1.0, 2.0, 3.0 mm (según gama).
Espesores de pared: 1.0 mm (muchos D2/D3), 1.6 mm (B1).
Materiales de construcción: acetal, aluminio anodizado, acero inoxidable resistente a ácidos.

Rendimiento — bomba 400 FD/D2 (caudales ml/min) tubería pared 1.0 mm
Diámetro tubo (mm) | Velocidad (rpm) — 4 | 5 | 10 | 12 | 15 | 20 | 25 | 40 | 50 | 75 | 100 | 130 | 200 | 250
0.5 | 0.05 | 0.07 | 0.13 | 0.16 | 0.20 | 0.26 | 0.33 | 0.52 | 0.65 | 1.0 | 1.3 | 1.7 | 2.6 | 3.3
1.0 | 0.20 | 0.25 | 0.50 | 0.60 | 0.75 | 1.0 | 1.3 | 2.0 | 2.5 | 3.8 | 5.0 | 6.5 | 10 | 12
2.0 | 0.72 | 0.90 | 1.8 | 2.2 | 2.7 | 3.6 | 4.5 | 7.2 | 9.0 | 13 | 18 | 23 | 36 | 45
3.0 | 1.3 | 1.7 | 3.3 | 4.0 | 5.0 | 6.6 | 8.3 | 12.7 | 16 | 25 | 33 | 43 | 66 | 82

Rendimiento — bomba 400 FD/D3 (caudales ml/min) tubería pared 1.6 mm
(Filas representativas comparables a D2)
0.5 | 0.05 | 0.07 | 0.13 | 0.16 | 0.20 | 0.26 | 0.33 | 0.52 | 0.65 | 1.0 | 1.3 | 1.7 | 2.6 | 3.3
1.0 | 0.20 | 0.25 | 0.50 | 0.60 | 0.75 | 1.0 | 1.3 | 2.0 | 2.5 | 3.8 | 5.0 | 6.5 | 10 | 12
2.0 | 0.72 | 0.90 | 1.8 | 2.2 | 2.7 | 3.6 | 4.5 | 7.2 | 9.0 | 13 | 18 | 23 | 36 | 45
3.0 | 1.3 | 1.7 | 3.3 | 4.0 | 5.0 | 6.6 | 8.3 | 12.7 | 16 | 25 | 33 | 43 | 66 | 82

Rendimiento — bomba 400 FD/B1 (diámetro tubo y caudales ml/min)
Velocidad (rpm) | 0.5 mm | 0.8 mm | 1.6 mm | 2.4 mm | 3.2 mm | 4.0 mm
4 rpm | 0.04 | 0.12 | 0.44 | 0.96 | 1.6 | 2.4
5 rpm | 0.05 | 0.15 | 0.55 | 1.20 | 2.1 | 3.0
10 rpm | 0.10 | 0.30 | 1.10 | 2.4 | 4.1 | 5.9
12 rpm | 0.12 | 0.36 | 1.32 | 2.9 | 4.9 | 7.1
15 rpm | 0.15 | 0.45 | 1.6 | 3.6 | 6.1 | 8.8
20 rpm | 0.20 | 0.60 | 2.2 | 4.8 | 8.2 | 11
25 rpm | 0.25 | 0.75 | 2.7 | 6.0 | 10 | 14
40 rpm | 0.40 | 1.20 | 4.4 | 9.6 | 16 | 23
50 rpm | 0.50 | 1.5 | 5.5 | 12 | 20 | 29
75 rpm | 0.75 | 2.2 | 8.2 | 18 | 31 | 44
100 rpm | 1.00 | 3.0 | 11 | 24 | 41 | 59
130 rpm | 1.30 | 3.9 | 14 | 31 | 53 | 77
200 rpm | 2.0 | 6.0 | 22 | 48 | 82 | 118
250 rpm | 2.5 | 7.5 | 27 | 60 | 103 | 148
350 rpm | 3.5 | 10 | 38 | 84 | 144 | 207

Materiales de construcción
Cuerpo de cabezal: acetal (negro).
Rotor: acetal (negro), acero inoxidable resistente a ácidos.
Conjunto de rodillos: acetal (negro).
Placa frontal: aluminio anodizado.
Eje y muelles: acero inoxidable resistente a ácidos.

Descargas
Hojas de datos y folletos disponibles para la gama (ejemplos: 400 FD D2, 400 FD D3, 400 FD B1).

Especificaciones técnicas

• Nombre de la serie: 400/B series panel-mount pumps.
• Opciones de motor: DC a velocidad fija, Brushless DC, stepper, AC síncrono.
• Opciones de cabezal: B1 (uno), D2 (dos canales), D3 (tres canales), variantes DM para tubería colectora.
• Capacidad de flujo: depende de modelo/configuración; ejemplos: 0.04 ml/min a 207 ml/min (B1); 0.05 ml/min a 82 ml/min para configuraciones D2/D3 comunes.
• Presión máxima de trabajo: hasta 3 bar (típico).
• Tensiones de alimentación: 12 V DC, 24 V DC (según modelo).
• Rango de temperatura de funcionamiento: -10 °C a 45 °C.
• Consumo de energía: aprox. 5 W (típico).
• Tuberías compatibles: tubería continua, elementos tubulares, tubería colectora; múltiples diámetros y espesores de pared.
• Materiales de construcción: acetal, aluminio anodizado, acero inoxidable resistente a ácidos.
