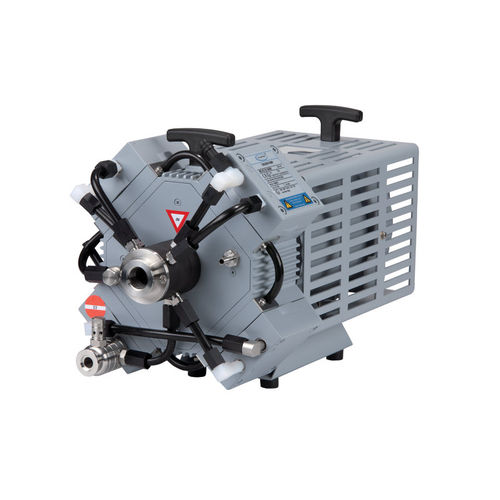

Bomba de vacío de laboratorio MD 4C EX VARIO®

de diafragma1 unidad

Descripción general

• Todas las ventajas de las bombas de diafragma versión química ATEX
• VARIO®: tiempos de proceso cortos gracias al control de vacío VARIO® sin histéresis
• VARIO®: funcionamiento a demanda – mínimo consumo energético, intervalos de mantenimiento largos, funcionamiento silencioso
• VARIO®: controlador de vacío VACUU·SELECT (opcional) para un control preciso y procesos totalmente automáticos
• Se requieren dispositivos adicionales como sensor de vacío ATEX y Connection Box 100 para operación totalmente automatizada (disponibles por separado)

Detalles del producto

• Vacío final: 3 mbar
• Vacío final con gas ballast: 10 mbar
• Máx. capacidad de aspiración (50 Hz): 3.7 m³/h

Descripción
La bomba de diafragma química ATEX MD 4C EX VARIO permite controlar con precisión el vacío mediante la velocidad del motor. La bomba VARIO® se acciona a través de una línea de señal de control adicional (4–20 mA). El controlador de vacío opcional VACUU·SELECT junto con un sensor de vacío ATEX y la Connection Box 100 permiten evaporaciones totalmente automáticas sin necesidad de ajustes de parámetros o programación del usuario. El control adaptativo detecta la presión de ebullición y ajusta continuamente el vacío de manera óptima según la presión de vapor. El controlador de vacío y la Connection Box 100 se instalan en área no peligrosa para cumplimiento normativo.

Datos técnicos y gráficos
Máx. capacidad de aspiración (50 Hz): 3.7 m3/h
Vacío final: 3 mbar / 2.3 torr
Vacío final con gas ballast: 10 mbar / 7.5 torr
Número de cabezas: 4
Número de etapas: 3
Controlador de vacío: sin controlador (opcional por separado)
Temperatura ambiente mínima (operación): 10 °C
Temperatura ambiente máxima (operación): 40 °C
Temperatura ambiente mínima (almacenaje): -10 °C
Temperatura ambiente máxima (almacenaje): 60 °C
Presión máxima de salida (abs.): 1.1 bar
Conexión de aspiración: Brida pequeña KF DN 25
Conexión de salida: Brida pequeña KF DN 16
Potencia nominal: 0.25 kW
Velocidad mínima VARIO: 30 min-1
Velocidad máxima VARIO: 1500 min-1
Clase de protección IEC 60529: IP 54
Dimensiones (L x An x Al): 469 x 265 x 305 mm
Peso: 28 kg
Nivel sonoro (50 Hz): 42 dBA
Conformidad ATEX: Cámara de bombeo (gases bombeados): II 2G Ex h IIC T3 Gb X; Entorno con purga de gas inerte: II 2G Ex h IIB T4 Gb X; Entorno sin purga: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Elementos suministrados

• Bomba completamente montada y manual
• Control de velocidad mediante bucle de corriente 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Cable de señal de control y cable de alimentación de 10 m cada uno, sin enchufes (cables con extremos abiertos)
• Dispositivos adicionales para operación automatizada (Connection Box, controlador, sensor de vacío) disponibles por separado

Características / especificaciones técnicas

• Modelo: MD 4C EX VARIO
• Marca: VACUUBRAND
• Número de artículo: 20696936
• Caudal máximo (50 Hz): 3.7 m³/h
• Vacío final: 3 mbar (2.3 torr)
• Vacío final con gas ballast: 10 mbar (7.5 torr)
• Número de cabezas: 4
• Número de etapas: 3
• Potencia nominal: 0.25 kW
• Rango de velocidad VARIO: 30 – 1500 min⁻¹
• Clase de protección: IP 54
• Conexiones: Aspiración KF DN 25, Salida KF DN 16
• Dimensiones (L x An x Al): 469 x 265 x 305 mm
• Peso: 28 kg
• Nivel sonoro: 42 dBA (50 Hz)
• Conformidad ATEX: ver especificación anterior
