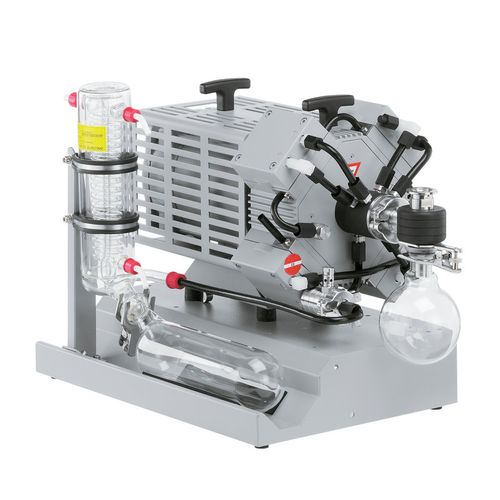

Sistema de vacío para evaporadores giratorios MD 4C EX

de laboratoriode diafragmamultietapa

Vista general

• excelente resistencia química y tolerancia a vapores condensables
• motor antideflagrante con bloqueo por sobrecarga y protección por exceso de temperatura integrada para conexión directa 230 V / 50 Hz monofásica (no se requiere protección adicional)
• válvulas de alivio por sobrepresión internas y en la salida
• tecnología de diafragma de seguridad con opción de purga con gas inerte y detección de rotura de diafragma
• separador de entrada AK y condensador de emisiones EK para protección de la bomba y recuperación de disolventes

Descripción del sistema
Los sistemas de vacío ATEX para química se entregan listos para conectar y están configurados para aplicaciones con grandes cantidades de vapores condensables. Aplicaciones típicas: evaporadores rotativos y hornos de secado al vacío en atmósferas potencialmente explosivas. El separador de entrada (AK) retiene partículas y gotas líquidas para proteger la bomba. El condensador de emisiones (EK) en la salida es compacto y de alta eficiencia, permitiendo una recuperación de disolventes cercana al 100 %. Se incluye una conexión separada para gas ballast para uso con gas inerte.

Datos técnicos (resumen)
Máx. capacidad de aspiración 50 Hz: 3,7 m³/h
Vacío final: 3 mbar / 2,3 torr
Vacío final con gas ballast: 10 mbar / 7,5 torr
Número de cabezas: 4
Número de etapas: 3
Temp. ambiente mínima (operación): 10 °C
Temp. ambiente máxima (operación): 40 °C
Temp. mínima (almacenaje): -10 °C
Temp. máxima (almacenaje): 60 °C
Máx. presión de salida (abs.): 1,1 bar
Conexión de entrada: brida KF DN 25
Conexión de salida: oliva DN 8-10 mm
Conexión refrigerante: 2 x oliva DN 6-8 mm
Potencia nominal motor: 0,25 kW
Velocidad nominal 50/60 Hz: 1500 min-1
Clase de protección IEC 60529: IP 54
Dimensiones (L x An x Al): 600 x 365 x 420 mm
Peso: 37,4 kg
Nivel sonoro (50 Hz): 53 dBA
Certificación ATEX: Cámara de bombeo (gases bombeados): II 2G Ex h IIC T3 Gb X; Ambiente con purga inerte: II 2G Ex h IIB T4 Gb X; Ambiente sin purga inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Características / especificaciones técnicas

• Modelo: MD 4C EX +AK+EK (sistema de vacío para química con separador de entrada AK y condensador de emisiones EK)
• Vacío final (sin gas ballast): 3 mbar (2,3 torr)
• Vacío final (con gas ballast): 10 mbar (7,5 torr)
• Máx. capacidad de aspiración (50 Hz): 3,7 m³/h
• Cabezas / etapas: 4 cabezas, 3 etapas
• Conexiones: entrada KF DN 25; salida oliva DN 8-10 mm; refrigerante 2x DN 6-8 mm
• Potencia / velocidad nominal: 0,25 kW / 1500 min-1 (50 Hz)
• Clase de protección: IP 54
• Rango de temperatura de operación: 10 °C a 40 °C; almacenamiento: -10 °C a 60 °C
• Máx. presión de salida (abs.): 1,1 bar
• Dimensiones (L x An x Al): 600 x 365 x 420 mm; Peso: 37,4 kg
• Nivel de ruido: 53 dBA (50 Hz)
• Suministro: unidad de bombeo completamente montada con separador AK y condensador EK, manual, cable 10 m sin enchufe (protección contra rotura de partes de vidrio a cargo del usuario)
