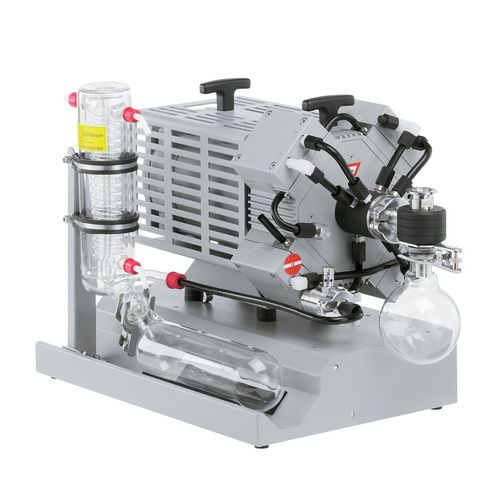

Bomba de vacío para evaporadores giratorios MD 4C EX VARIO

de laboratoriode diafragmamultietapa

Resumen

• Unidad de bomba VARIO® certificada ATEX para aplicaciones químicas, con separador de entrada (AK) y condensador de emisiones (EK) para gestión de vapores de disolventes
• Control VARIO® sin histéresis para regulación de vacío dependiente de la velocidad del motor
• Controlador VACUU·SELECT opcional con sensor de vacío ATEX y Connection Box 100 para evaporaciones automáticas y control adaptativo

Aplicaciones

• Procesos químicos de laboratorio y piloto, evaporación rotativa, destilación y recuperación de disolventes en atmósferas potencialmente explosivas
• Integración en líneas de proceso automatizadas que requieren control preciso del vacío y ajuste remoto de velocidad

Características clave

• Modelo: MD 4C EX VARIO +AK+EK (n.º de artículo 20696937)
• Vacío final: 3 mbar (10 mbar con gas ballast)
• Máx. caudal de aspiración (50 Hz): 3,7 m3/h
• Cabezas / etapas: 4 cabezas, 3 etapas
• Rango VARIO®: 30 – 1500 min-1 (control vía bucle de corriente 4–20 mA)
• Potencia nominal: 0,25 kW • Protección: IP54 • Ruido: 42 dBA (50 Hz)
• Entrada: Brida KF DN 25 • Salida: olivilla DN 8–10 mm • Refrigeración: 2 × olivilla DN 6–8 mm
• Presión inversa máxima (abs.): 1,1 bar • Tensión nominal: 230 V, 50 Hz

Descripción del producto
El MD 4C EX VARIO +AK+EK es un sistema de vacío químico ATEX compacto que permite un control preciso del vacío mediante la variación de la velocidad del motor. La bomba VARIO® recibe una señal de control externa y funciona solo a la velocidad necesaria, reduciendo consumo y intervalos de mantenimiento. Para evaporaciones totalmente automáticas, el controlador VACUU·SELECT opcional junto con el sensor de vacío ATEX y la Connection Box 100 realiza un control adaptativo que detecta la presión de ebullición y ajusta continuamente el vacío sin necesidad de parámetros manuales. El controlador y la Connection Box se instalan en un área no peligrosa.

Datos técnicos (selección)

• Vacío final: 3 mbar / 2,3 torr • Con gas ballast: 10 mbar / 7,5 torr
• Caudal máximo (50 Hz): 3,7 m3/h
• Número de cabezas: 4 • Número de etapas: 3
• Rango VARIO®: 30 – 1500 min-1 • Control: 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Dimensiones (L×A×H): 600 × 365 × 420 mm • Peso: 36 kg
• Conformidad ATEX (resumen): ver ficha técnica según configuración

Contenido del suministro y notas

• Bomba montada con separador AK y condensador EK, manual incluido (n.º 20696937)
• Cables de señal y red de 10 m sin enchufes; control de velocidad vía 4–20 mA
• Protección contra impactos/roturas de piezas de vidrio a cargo del cliente
• Para operación automática, se requieren dispositivos adicionales: sensor de vacío ATEX, Connection Box 100 y controlador VACUU·SELECT (no incluidos)
