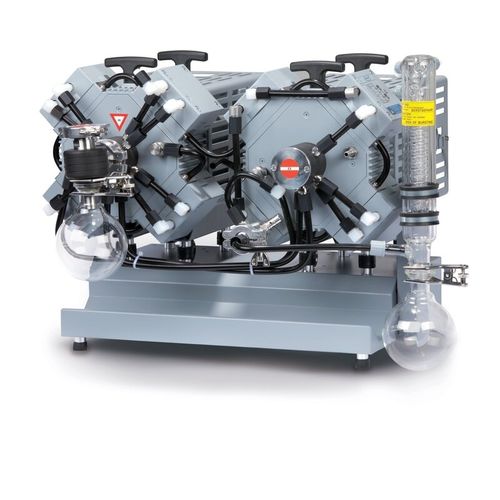

Bomba de vacío de laboratorio MV 10C EX

para evaporadores giratoriosde diafragmade alta eficacia

Vista general

• Excelente resistencia química y alta tolerancia a vapores condensables
• Motor antideflagrante con protección integrada contra sobrecorriente y temperatura, bloqueo automático, para alimentación 230 V / 50 Hz monofásica (no se requiere dispositivo adicional de protección contra sobrecorriente)
• Válvulas de seguridad contra sobrepresión internas y en la salida
• Tecnología de diafragma de seguridad con opción de purga con gas inerte y detección de rotura de diafragma
• Separador de entrada AK y condensador de emisiones EK para protección de la bomba y recuperación de disolventes

Descripción
Las bombas de membrana químicas certificadas ATEX están diseñadas para aplicaciones con cantidades importantes de vapores condensables en atmósferas potencialmente explosivas (p. ej., evaporadores rotatorios ATEX, hornos de secado al vacío). El separador de entrada (AK) retiene partículas y gotas líquidas. El condensador de emisiones (EK), compacto y de alta eficiencia, permite una recuperación de disolventes próxima al 100 %. Se suministra una conexión separada de gas‑ballast para purga con gas inerte. La protección contra roturas y golpes de las piezas de vidrio debe ser provista por el instalador.

Datos técnicos (selección)

• Caudal máx. (50 Hz): 8,1 m³/h
• Vacío final: 2 mbar / 1,5 torr
• Vacío final con gas ballast: 10 mbar / 7,5 torr
• Cilindros / etapas: 8 / 4
• Potencia / velocidad nominal: 0,5 kW, 1500 min⁻¹
• Clase de protección: IP 54
• Conexiones: Aspiración KF DN25; Salida DN 8–10 mm; Refrigeración 2 × DN 6–8 mm
• Presión máxima de contrapresión (abs.): 1,1 bar
• Temperatura ambiente (operación): 10 °C … 40 °C; (almacenamiento): -10 °C … 60 °C
• Dimensiones (L × An × Al): 649 × 525 × 452 mm; Peso: 64 kg
• Ruido (50 Hz): 52 dBA
• Tensión nominal: 230 V, 50 Hz
• ATEX: Cámara de bombeo: II 2G Ex h IIC T3 Gb X; Entorno con purga inerte: II 2G Ex h IIB T4 Gb X; Sin purga inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Características / especificaciones técnicas

• Modelo: MV 10C EX
• Configuración suministrada: +AK (separador de entrada) +EK (condensador de emisiones)
• Opción de purga por gas inerte y detección de rotura de diafragma
• Contenido de la entrega: unidad de bombeo montada con AK y EK, manual, dos cables de motor de 10 m sin enchufe
