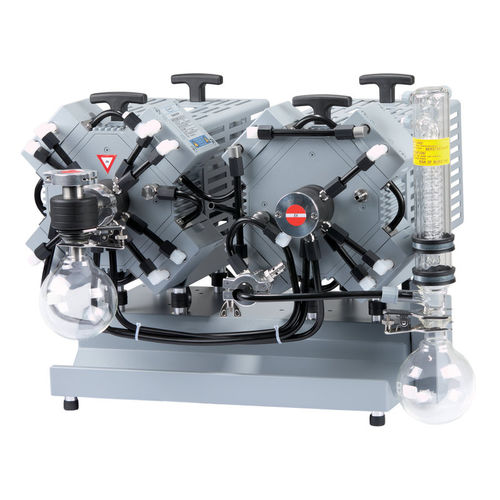

Bomba de vacío para evaporadores giratorios MV 10C EX VARIO +AK+EK

de laboratoriode diafragmasin aceite

Resumen

• Grupo de bomba de membrana química ATEX con separador de entrada (AK) y condensador de emisiones (EK)
• VARIO®: control de vacío sin histéresis para tiempos de proceso reducidos
• VARIO®: control de velocidad según demanda — menor consumo, intervalos de mantenimiento ampliados, funcionamiento silencioso
• Controlador VACUU·SELECT opcional (con sensor ATEX) para procesos precisos y totalmente automatizados
• Dispositivos adicionales necesarios para operación (p. ej. sensor de vacío ATEX, Connection Box 100) — disponibles en VACUUBRAND

Descripción del producto
El MV 10C EX VARIO es una unidad de bomba de diafragma sin aceite diseñada para zonas ATEX. El vacío se regula con precisión variando la velocidad del motor mediante un bucle de corriente 4–20 mA. La función VARIO® permite que la bomba funcione solo a la velocidad necesaria para el proceso. El controlador opcional VACUU·SELECT, junto con el sensor de vacío ATEX y la Connection Box 100, permite evaporaciones totalmente automáticas: el control adaptativo detecta la presión de ebullición y ajusta continuamente el vacío según la presión de vapor. VACUU·SELECT y la Connection Box 100 deben instalarse en una zona no peligrosa.

Datos principales

• Designación del modelo: MV 10C EX VARIO (configurado aquí con +AK +EK)
• Número de artículo: 20696947
• Vacío final: 2 mbar (1,5 torr)
• Vacío con gas ballast: 10 mbar (7,5 torr)
• Máx. capacidad de aspiración (50 Hz): 8,1 m3/h
• Número de cabezas: 8
• Número de etapas: 4
• Potencia nominal: 0,5 kW

Especificaciones técnicas

• Control de velocidad: bucle de corriente 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm); longitud de los cables de señal y de red 10 m, sin enchufes
• Conexión de entrada: brida KF DN 25
• Conexión de salida: oliva/embudo DN 8–10 mm
• Conexiones de refrigeración: 2 × oliva DN 6–8 mm
• Presión máxima de salida (abs.): 1,1 bar
• Temperatura ambiente de operación: 10 °C a 40 °C
• Temperatura de almacenamiento: -10 °C a 60 °C
• Clase de protección: IP 54 (IEC 60529)
• Dimensiones (L × An × Al): 651 × 555 × 452 mm
• Peso: 63 kg
• Nivel de presión sonora (50 Hz): 42 dBA
• Conformidad ATEX: Cámara de bomba (gases bombeados): II 2G Ex h IIC T3 Gb X; Entorno con purga inerte: II 2G Ex h IIB T4 Gb X; Entorno sin purga inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
• Contenido de la entrega: unidad de bombeo montada con dos motores (cada uno con cables de control y alimentación), separador de entrada (AK) y condensador de emisiones (EK), manual. Se necesitan dispositivos adicionales para su funcionamiento (p. ej. Connection Box 100, controlador).
