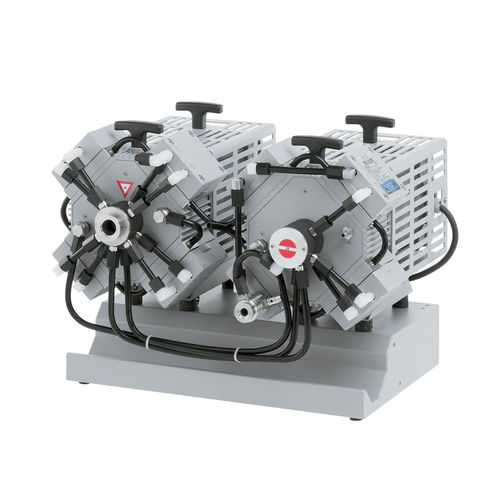

Bomba de vacío para evaporadores giratorios MV 10C EX

de laboratoriode diafragmamultietapa

Nombre del producto
MV 10C EX — Bomba de diafragma química, certificación ATEX, 4 etapas, 230 V / 50 Hz

Vista general

• Excelente resistencia química y alta tolerancia a vapores
• Motor antideflagrante con protección integrada contra sobrecarga y exceso de temperatura, con bloqueo automático para alimentación directa 230 V / 50 Hz monopolar; no se requiere protección adicional
• Válvulas de seguridad contra sobrepresión internas y en salida
• Tecnología de membrana de seguridad con opción de purga con gas inerte y detección de rotura de membrana

Descripción de uso
Las bombas de membrana químicas con aprobación ATEX ofrecen las ventajas de la tecnología sin aceite para atmósferas potencialmente explosivas. Aplicaciones típicas: evaporadores rotativos y hornos de secado al vacío. La aprobación ATEX abarca la cámara de bombeo (en contacto con los gases/vapores bombeados) y el entorno de instalación. Las partes en contacto con el medio son químicamente resistentes y están mayoritariamente fabricadas en materiales antiestáticos. Se suministra una conexión separada de gas ballast para uso con gas inerte.

Datos técnicos y gráficos (tabla)
Máx. caudal 50 Hz: 8.1 m3/h
Vacío límite: 2 mbar / 1.5 torr
Vacío límite con gas ballast: 10 mbar / 7.5 torr
Número de cabezas: 8
Número de etapas: 4
Temperatura ambiente de funcionamiento: 10 °C a 40 °C
Temperatura de almacenamiento: -10 °C a 60 °C
Máx. presión de salida (abs.): 1.1 bar
Conexión de entrada: Brida KF DN 25
Conexión de salida: Brida KF DN 16
Potencia nominal: 0.5 kW
Velocidad nominal (50/60 Hz): 1500 min-1
Clase de protección (IEC 60529): IP 54
Dimensiones L x An x Al: 560 x 430 x 410 mm
Peso: 63.2 kg
Nivel sonoro a 50 Hz: 52 dBA
Aprobación ATEX: Cámara de bombeo: II 2G Ex h IIC T3 Gb X; Entorno con purga inerte: II 2G Ex h IIB T4 Gb X; Entorno sin purga inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Características / especificaciones técnicas

• Modelo: MV 10C EX
• Máx. caudal (50 Hz): 8.1 m3/h
• Vacío límite: 2 mbar (1.5 torr)
• Vacío límite con gas ballast: 10 mbar (7.5 torr)
• Etapas / cabezas: 4 etapas / 8 cabezas
• Potencia nominal: 0.5 kW — velocidad nominal 1500 min-1 (50 Hz)
• Protección: IP 54
• Conexiones: Entrada KF DN 25 / Salida KF DN 16
• Dimensiones (L x An x Al): 560 x 430 x 410 mm
• Peso: 63.2 kg
• Nivel de ruido: 52 dBA (50 Hz)
• Máx. presión de salida (abs.): 1.1 bar
• Rango de tensión nominal: 230 V
• Frecuencia de red: 50 Hz
• Contenido de entrega: Bomba completa con manual, conexión gas ballast separada y dos cables de 10 m sin enchufe (uno por motor)
