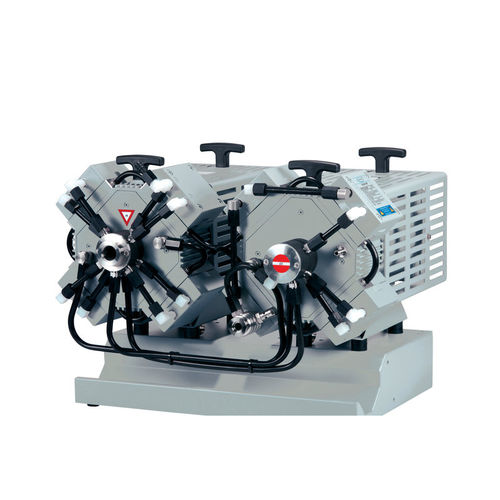

Bomba de vacío de laboratorio MV 10C EX VARIO

de diafragmamultietapasin aceite

Resumen

• Bomba de diafragma química versión ATEX con control VARIO® para regulación adaptativa del vacío
• VARIO®: control de vacío libre de histéresis para reducir tiempos de proceso
• Funcionamiento a demanda: consumo energético mínimo, intervalos de mantenimiento prolongados y funcionamiento silencioso
• Controladores opcionales VACUU·SELECT o CVC 3000 con sensor de vacío ATEX y Connection Box 100 para procesos totalmente automáticos
• Se requieren componentes ATEX adicionales (sensor de vacío, Connection Box, controlador) para operación automatizada segura

Puntos destacados del producto

• Modelo: MV 10C EX VARIO (cuatro etapas)
• Conformidad ATEX para gases bombeados y motor (ver datos técnicos)
• Tecnología sin aceite y resistente a productos químicos
• Control de velocidad por bucle de corriente 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Se entrega completamente montada con dos motores, cables de control y de red (10 m, sin enchufes)

Valores de rendimiento clave

• Vacío final (sin gas ballast): 2 mbar (≈ 1,5 torr)
• Vacío final con gas ballast: 10 mbar (≈ 7,5 torr)
• Capacidad máxima de aspiración (50 Hz): 8.1 m3/h

Datos técnicos
Máx. capacidad de aspiración 50 Hz: 8.1 m3/h
Vacío final: 2 mbar / 1.5 torr
Vacío final con gas ballast: 10 mbar / 7.5 torr
Número de cilindros: 8
Número de etapas: 4
Indicador / controlador de vacío: sin controlador (opcional VACUU·SELECT / CVC 3000)
Temp. ambiente operación (min): 10 °C
Temp. ambiente operación (max): 40 °C
Temp. almacenamiento (min): -10 °C
Temp. almacenamiento (max): 60 °C
Presión máxima de salida (abs.): 1.1 bar
Conexión aspiración: Brida KF DN 25
Conexión presión: Brida KF DN 16
Potencia nominal: 0.5 kW
Velocidad mínima VARIO: 30 min-1
Velocidad máxima VARIO: 1500 min-1
Clase de protección IEC 60529: IP 54
Dimensiones (L x An x Al): 560 x 457 x 410 mm
Peso: 61 kg
Ruido (nivel de presión sonora) a 50 Hz: 42 dBA
Certificación ATEX: Cámara de bombeo (gases bombeados): II 2G Ex h IIC T3 Gb X; Con purga de gas inerte: II 2G Ex h IIB T4 Gb X; Sin purga: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Número de artículo
Articleno. 20696946

Especificaciones técnicas

• Tipo: bomba de diafragma VARIO® ATEX, sin aceite, 4 etapas
• Vacío final: 2 mbar (1.5 torr)
• Vacío final con gas ballast: 10 mbar (7.5 torr)
• Rendimiento (50 Hz): 8.1 m3/h
• Número de cilindros: 8; número de etapas: 4
• Conexiones: aspiración KF DN 25 / presión KF DN 16
• Potencia nominal: 0.5 kW
• Rango de velocidad VARIO: 30 – 1500 min-1 (mediante 4–20 mA)
• Protección: IP 54
• Dimensiones: 560 x 457 x 410 mm
• Peso: 61 kg
• Nivel sonoro: 42 dBA (50 Hz)
• Presión de salida máx. (abs.): 1.1 bar
• Notas: Se requieren dispositivos adicionales para operación ATEX segura (Connection Box 100, sensor de vacío ATEX, controlador VACUU·SELECT / CVC 3000)
