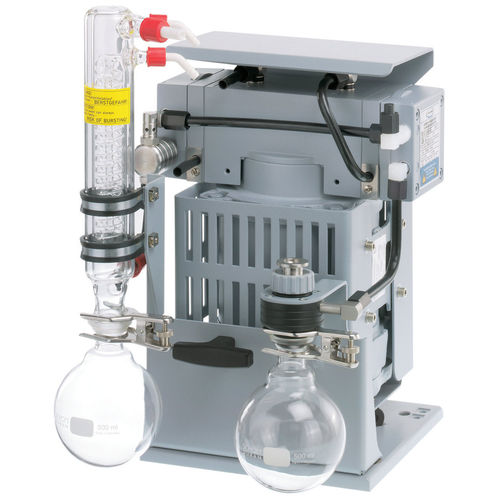

Bomba de vacío para evaporadores giratorios MZ 2C EX

de laboratoriode diafragmamultietapa

Vista general

• Excelente resistencia química y tolerancia a vapores condensables
• Motor antideflagrante con protección integrada de sobrecarga y exceso de temperatura, para conexión directa 230 V / 50 Hz monofásica; no requiere protección adicional contra sobrecorriente
• Válvulas de seguridad contra sobrepresión en entrada y salida
• Tecnología de diafragma de seguridad con opción de purga con gas inerte y detección de rotura de diafragma
• Separador de entrada AK y condensador de emisiones EK para protección de la bomba y recuperación de disolventes

Descripción
Los sistemas de vacío químico ATEX son unidades listas para usar, diseñadas para aplicaciones con grandes cantidades de vapores condensables. Aplicaciones típicas: evaporadores rotativos y hornos/estufas de secado en atmósferas potencialmente explosivas. El separador de entrada (AK) retiene partículas y gotas de líquido. El condensador de salida (EK) es compacto y de alta eficiencia, permitiendo una recuperación de disolventes cercana al 100%. Se incluye una conexión separada de gas ballast para uso con gas inerte.

Datos técnicos (valores clave)
Máx. capacidad de aspiración 50 Hz: 1.9 m3/h
Vacío final: 12 mbar / 9 torr
Vacío final con gas ballast: 18 mbar / 13.5 torr
Número de cilindros: 2
Número de etapas: 2
Temperatura ambiente en operación: 10 °C a 40 °C
Temperatura de almacenamiento: -10 °C a 60 °C
Máx. presión de salida (abs.): 1.1 bar
Conexión de aspiración: Brida pequeña KF DN 16
Conexión de salida: Oliva DN 8-10 mm
Conexión de refrigeración: 2 x oliva DN 6-8 mm
Potencia nominal: 0.15 kW
Velocidad nominal (50/60 Hz): 1500 min-1
Clase de protección IEC 60529: IP 52
Dimensiones L x An x Al: 357 x 308 x 470 mm
Peso: 27.5 kg
Ruido (nivel de presión sonora) a 50 Hz: 50 dBA
Conformidad ATEX: Cámara de bombeo (gases bombeados): II 2G Ex h IIC T3 Gb X; Ambiente con purga de gas inerte: II 2G Ex h IIB T4 Gb X; Ambiente sin purga de gas inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
Contenido de la entrega: Unidad de bomba completamente montada con separador AK y condensador EK, manual, cable de 10 m sin enchufe. Protección contra rotura/impactos para piezas de vidrio a cargo del usuario.

Características / especificaciones técnicas

• Modelo: MZ 2C EX +AK+EK (sistema de vacío químico de dos etapas)
• Referencia: 20696921
• Vacío final: 12 mbar (18 mbar con gas ballast)
• Máx. capacidad de aspiración (50 Hz): 1.9 m3/h
• Cilindros / etapas: 2 / 2
• Potencia nominal: 0.15 kW
• Velocidad nominal: 1500 min-1 (50 Hz)
• Conexiones: aspiración KF DN 16; salida oliva DN 8-10 mm; refrigeración 2 x DN 6-8 mm
• Clase de protección: IP 52
• Dimensiones: 357 x 308 x 470 mm
• Peso: 27.5 kg
• Nivel sonoro: 50 dBA (50 Hz)
