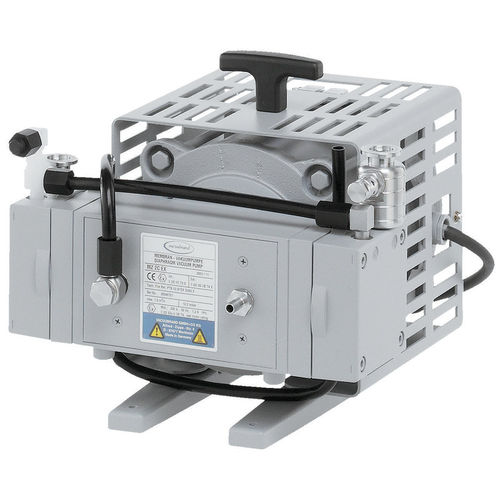

Bomba de vacío para evaporadores giratorios MZ 2C EX

de laboratoriode diafragmade doble membrana

Resumen

• Partes en contacto con el fluido con resistencia química y tolerancia a vapores
• Motor a prueba de explosiones con protección integrada de bloqueo por sobrecorriente y sobretemperatura para alimentación directa 230 V / 50 Hz monofásica
• Válvulas de seguridad contra sobrepresión internas y en la salida
• Tecnología de diafragma de seguridad con opción de purga con gas inerte y detección de rotura del diafragma

Descripción
La bomba de membrana química ATEX MZ 2C EX proporciona un bombeo químico sin aceite para aplicaciones en atmósferas potencialmente explosivas, como evaporadores rotativos y hornos de secado al vacío. La aprobación ATEX cubre tanto el interior de la bomba (gases bombeados) como el entorno de instalación. Las partes en contacto con el medio son químicamente resistentes y están fabricadas mayoritariamente en materiales antiestáticos. Se incluye una conexión separada de gas ballast para uso con gas inerte. Contenido de entrega: bomba completamente montada, manual, cable de 10 m sin enchufe.

Datos técnicos y gráficos
Máx. capacidad de aspiración 50 Hz: 1.9 m3/h
Vacío final: 12 mbar / 9 torr
Vacío final con gas ballast: 18 mbar / 13.5 torr
Número de cabezas: 2
Número de etapas: 2
Temperatura ambiente de funcionamiento: 10 °C a 40 °C
Temperatura ambiente de almacenamiento: -10 °C a 60 °C
Presión máxima de retorno (abs.): 1.1 bar
Conexión de aspiración: brida pequeña KF DN 16
Conexión de salida: brida pequeña KF DN 16
Potencia nominal del motor: 0.15 kW
Velocidad nominal del motor 50/60 Hz: 1500 min-1
Clase de protección IEC 60529: IP 54
Dimensiones (L x A x H): 337 x 287 x 251 mm
Peso: 21.6 kg
Ruido (nivel de presión sonora) a 50 Hz: 50 dBA
Conformidad ATEX: Cámara de bombeo (gases bombeados): II 2G Ex h IIC T3 Gb X; Entorno con purga de gas inerte: II 2G Ex h IIB T4 Gb X; Entorno sin purga de gas inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
Certificación NRTL: No
Tensión nominal: 230 V
Frecuencia de red: 50 Hz

Características / especificaciones técnicas

• Modelo: MZ 2C EX
• Tipo: Bomba de membrana química, homologada ATEX
• Vacío final (sin gas ballast): 12 mbar (9 torr)
• Vacío final (con gas ballast): 18 mbar (13.5 torr)
• Caudal máximo (50 Hz): 1.9 m3/h
• Cabezas / etapas: 2 cabezas / 2 etapas
• Potencia nominal del motor: 0.15 kW; velocidad nominal 1500 min-1 (50 Hz)
• Clase de protección: IP 54
• Conexiones: Aspiración / salida brida pequeña KF DN 16
• Presión máxima de retorno: 1.1 bar (abs.)
• Tensión nominal: 230 V; frecuencia: 50 Hz
• Temperatura ambiente (operación): 10 °C a 40 °C; (almacenaje): -10 °C a 60 °C
• Dimensiones (L x A x H): 337 x 287 x 251 mm
• Peso: 21.6 kg
• Nivel sonoro: 50 dBA (50 Hz)
• Contenido de suministro: Bomba completamente montada, manual, cable 10 m sin enchufe
