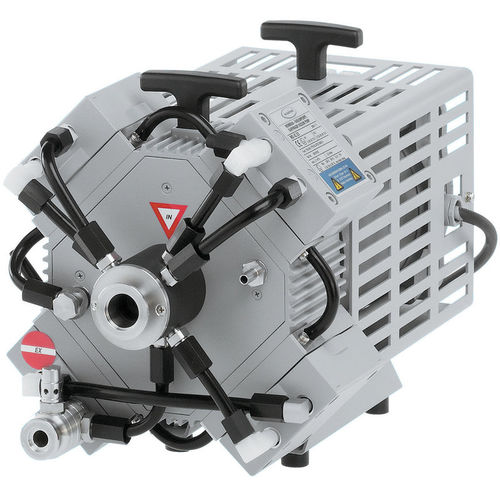

Bomba de vacío de laboratorio MD 4C EX

para evaporadores giratoriosde diafragmamultietapa

Resumen

• Excelente resistencia química y alta tolerancia a vapores
• Motor antideflagrante con protección integrada contra sobrecarga y sobretemperatura, para alimentación directa 230 V / 50 Hz monofásica (no se requiere protección adicional por parte del cliente)
• Válvulas de seguridad de sobrepresión internas y en la salida
• Tecnología de diafragma de seguridad con opción de purga con gas inerte y detección de rotura del diafragma

ATEX y nota de aplicación
Las bombas de diafragma para química con aprobación ATEX ofrecen las ventajas de las bombas sin aceite para atmósferas potencialmente explosivas. Aplicaciones típicas: evaporadores rotativos y hornos de secado al vacío. La aprobación ATEX cubre tanto el interior de la bomba (en contacto con los gases bombeados) como el entorno de la bomba. Todas las piezas húmedas son químicamente resistentes y están fabricadas principalmente en materiales antiestáticos. Se incluye una conexión separada de gas ballast para uso con gas inerte.

Datos del producto
Vacío final: 3 mbar / 2,3 torr
Vacío final con gas ballast: 10 mbar / 7,5 torr
Máx. caudal (50 Hz): 3,7 m3/h
Número de cabezas: 4
Número de etapas: 3
Potencia nominal del motor: 0,25 kW
Velocidad nominal 50/60 Hz: 1500 min-1 (50 Hz indicado)
Tensión nominal de red: 230 V, 50 Hz
Grado de protección (IEC 60529): IP 54
Conexión de aspiración: brida pequeña KF DN 25
Conexión de salida: brida pequeña KF DN 16
Presión máxima a la salida (abs.): 1,1 bar
Dimensiones (L × An × Al): 440 × 265 × 305 mm
Peso: 29,3 kg
Nivel de presión sonora a 50 Hz: 53 dBA
Conformidad ATEX: Cámara de bombeo (gases bombeados): II 2G Ex h IIC T3 Gb X; Entorno con purga inerte: II 2G Ex h IIB T4 Gb X; Entorno sin purga inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Contenido en la entrega
Bomba completamente montada, manual, cable de 10 m sin enchufe. Nº de artículo: 20696930. Entrega: bajo demanda.

Especificaciones técnicas

• Modelo: MD 4C EX
• Bomba de diafragma química sin aceite, conforme ATEX
• Partes en contacto antiestáticas y resistentes químicamente
• Motor antideflagrante con protecciones integradas
• Sistema de diafragma de seguridad con opción de purga inerte y detección de rotura
• Conexión gas ballast incluida
• Conexiones: aspiración KF DN 25, salida KF DN 16
• Dimensiones (L×An×Al): 440 × 265 × 305 mm; Peso: 29,3 kg
• Nivel de presión sonora: 53 dBA (50 Hz)
• Nº de artículo: 20696930
