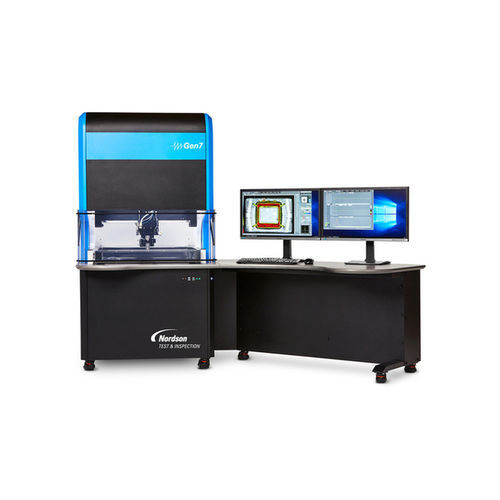

Ecógrafo en plataforma, de mesa AMI Gen7 C-SAM®

para ecografía polivalenteblanco y negro28 pulgadas

Visión general
El AMI Gen7 C-SAM es un sistema de microimagen acústica para la inspección interna no destructiva de piezas y obleas. Combina una amplia área de escaneo iluminada, el software Sonolytics 2 y control de movimiento de alta velocidad para admitir modos de adquisición de alta resolución en muestras de hasta un mandril de oblea de 350 mm.

Características destacadas

• Área de escaneo 350 × 350 mm para piezas pequeñas hasta mandriles de 350 mm.
• Software Sonolytics 2 con interfaz orientada al operador (Windows 10).
• Adquisición rápida gracias a cinco motores de escaneo independientes y contrapeso accionado por motor lineal.
• Digitalizador hasta 6 GHz (12 bits) y resolución de imagen hasta 32K × 32K.
• Soporte para monitores duales 28" 4K y conectividad USB 3.0; configuraciones de mesa recta y curva.

Funciones avanzadas

• PolyGate para gating avanzado y análisis por capas.
• SonoSimulator para simulación acústica y planificación de inspecciones.
• Virtual Rescanning Mode (VRM) para reprocesar adquisiciones sin volver a escanear físicamente.
• Frequency Domain Imaging (FDI) para contraste y discriminación de defectos en dominio de frecuencia.

Especificaciones (resumen)
Área de escaneo: 350 mm × 350 mm
Recorrido eje Z: 170 mm
Motores X/Y: 2 × motor de varilla lineal cada uno
Motor Z: servomotor con tornillo de avance
Sistema operativo: Windows 10 con Sonolytics 2
Equipo: Intel i7, SSD/HD
Digitalizador: hasta 6 GHz, 12 bits
Resolución de imagen: hasta 32K × 32K
Monitores: dual 28" 4K
Configuración de mesa: recta y curva
USB: USB 3.0
Contrapeso: accionado por motor lineal

Aplicaciones típicas

• Inspección no destructiva de ensambles electrónicos y uniones.
• Localización de defectos en obleas, paquetes e interfaces adheridas.
• Análisis de materiales e investigaciones de fallos con alta resolución.
