Unidad de control de velocidad 7197PCP-DIN-NX

de caudalde manipuación de líquidospara aplicaciones de dosificación

Visión general

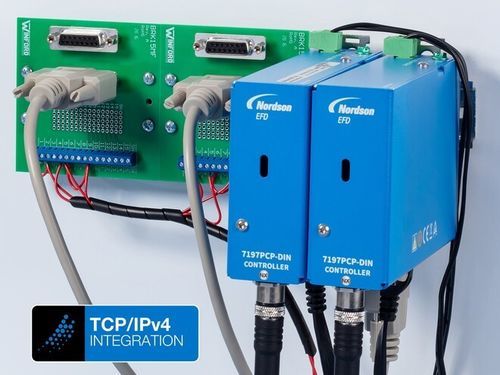

El controlador 7197PCP-DIN-NX de Nordson EFD es un controlador con capacidad de red para bombas volumétricas de cavidad progresiva. Se comunica directamente con PLCs y otros controladores de planta mediante el protocolo Nordson NX sobre TCP/IP (Ethernet) y está diseñado para montaje en riel DIN en armarios de máquina.

Funciones principales

• Conectividad Ethernet con protocolo Nordson NX (TCP/IP) para integración en fábricas inteligentes
• Programación a nivel de registros PLC y configuración remota desde PLC/HMI
• Aplicación Nordson NX Client para lectura/escritura de registros y soporte en puesta en marcha y resolución de problemas
• Interfaz web integrada para programación y monitorización desde navegador
• Retroalimentación en tiempo real, incluido el conteo de encoder para verificar el movimiento del rotor/bomba
• Modos de dosificación soportados: Línea, Volumen, Peso y Temporizado
• Factor de forma compacto para montaje en riel DIN
• Operación 2K: se requieren dos controladores para dosificación bicomponente

Beneficios típicos

• Configuración centralizada que evita cambiar ajustes en cada controlador de la línea
• Diagnóstico más rápido comparando registros enviados por PLC con la retroalimentación del controlador
• Mayor visibilidad del proceso y reducción de tiempos de inactividad mediante monitorización remota (el conteo de encoder confirma la rotación de la bomba)

Bombas compatibles / familia de producto

• Bombas de cavidad progresiva serie 797PCP
• Bombas de cavidad progresiva serie 797PCP-2K (para 2K se requieren dos controladores)

Números de pieza (tabla)
Parte # | Descripción | Especificación
7365704 | Controlador 7197PCP-DIN-NX | Compatible con bombas 797PCP y 797PCP-2K

Recursos / Software (disponible)

• Nordson NX Client Application (lectura/escritura de registros y soporte integración PLC)
• Interfaz web integrada para programación y monitorización vía navegador
• Actualizaciones de firmware y notas de versión (la actualización web requiere versión mínima de firmware)

Especificaciones técnicas

• Protocolo de red: Nordson NX sobre TCP/IP (Ethernet)
• Interfaces de programación: control a nivel de registros PLC (NX), Nordson NX Client, interfaz web (HTTP)
• Modos de dosificación: Línea, Volumen, Peso, Temporizado
• Factor de forma: montaje en riel DIN para integración en armario de máquina
• Compatibilidad: diseñado para bombas 797PCP y 797PCP-2K
• 2K: requiere dos controladores para dosificación bicomponente
• Retroalimentación de proceso: conteo de encoder para verificación rotor/bomba
• Firmware/actualización web: actualización web soportada; aplica requisito mínimo de firmware
• Usos típicos: control y monitorización centralizados en líneas de producción automatizadas y entornos de Fábrica Inteligente
