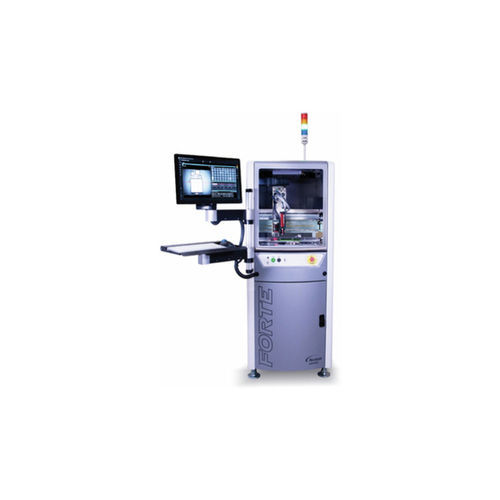

Sistema automatizado de distribución compacto ASYMTEK Forte®

sin contacto

Resumen
La serie ASYMTEK Forte® es un sistema automatizado de dispensación de fluidos que combina capacidades de nueva generación y funciones probadas para aumentar la productividad hasta en un 50 % frente al ASYMTEK Spectrum II, manteniendo un diseño compacto. El sistema ofrece aceleración rápida, control de movimiento mejorado, opción Forte MAX de doble válvula, calibración automatizada, control en lazo cerrado y el software Canvas®. Conectividad Industry 4.0 mediante ASYMTEK NE Connect API y SDK.

Características principales

• Diseño de pequeña huella para maximizar la eficiencia del taller.
• Aceleración hasta 1,5 g para movimientos punto a punto rápidos.
• Opción Forte MAX de doble válvula (IntelliJet® ready) para mayor rendimiento.
• Corrección de inclinación en tiempo real patentada para mejorar la precisión y el rendimiento en dispensación en húmedo.
• Calibración automatizada y puesta en marcha rápida y repetible para reducir tiempos de cambio.
• Controles en lazo cerrado y trazabilidad de datos para estabilidad del proceso y documentación de calidad.
• Software Canvas® incluido para programación gráfica y desarrollo offline.

Paquetes de sistema

• Esencial – Configuración de válvula única para PCB de alto volumen, circuitos flexibles, MEMS y ensamblaje electromecánico que requieren precisión y productividad constantes.
• Productividad – Jetting de doble válvula Forte MAX con corrección en tiempo real para acelerar el rendimiento y compensar piezas inclinadas y variaciones de altura de componentes.
• Productividad de alto rendimiento – Combina la capacidad de doble válvula Forte MAX con una balanza de precisión para maximizar la productividad y optimizar el rendimiento.

Software
Canvas® simplifica la programación y proporciona visibilidad y control del proceso.

• Programación gráfica – escanee una pieza y simule los resultados en un lienzo virtual.
• Asistentes guiados – instrucciones paso a paso para configuración y afinado.
• Gráficos de referencia y mosaicos de datos – acceso rápido a sensores, controles de proceso y métricas.
• Programación offline – desarrolle programas fuera de línea para evitar paradas de producción.

Válvulas y productos compatibles

• IntelliJet® Jetting System (compatible con Forte MAX).
• ASYMTEK NexJet NJ‑8 (cartucho ReadiSet compatible).
• DispenseJet serie DJ (ejemplos: DJ‑2100, DJ‑2200, DJ‑9500).
• Válvulas serie DV (ejemplos: DV‑01, DV‑05A, DV‑07, DV‑09).
• Bombas Heli‑Flow DV‑7000 y DV‑8000C.

Opciones compatibles

• Software ASYMTEK Fids‑on‑the‑Fly.
• Sensor de altura láser sin contacto ASYMTEK.
• Calibrated Process Jetting (CPJ).
• Control de movimiento de trayectoria continua.

Medios
Vídeo del producto disponible: "Revolutionize Your Production Floor with the Forte Series".

Especificaciones técnicas

• Serie: ASYMTEK Forte® Series
• Marca: ASYMTEK (Nordson Electronics Solutions)
• Aceleración: hasta 1,5 g (punto a punto)
• Opción de rendimiento: Forte MAX doble válvula, compatible con IntelliJet
• Precisión: corrección de inclinación en tiempo real patentada (US Patents 9,707,584; 10,150,131; 10,737,286; otros en trámite)
• Inicialización: calibración automatizada y configuración rápida y repetible
• Controles: lazo cerrado y trazabilidad de datos
• Software: Canvas® con programación gráfica, asistentes, mosaicos de datos y programación offline
• Conectividad: listo para Industry 4.0 vía ASYMTEK NE Connect API y SDK
• Reclamación de productividad: hasta +50 % vs ASYMTEK Spectrum II (datos del fabricante)
• Aplicaciones típicas: electrónica de consumo, ensamblaje PCB, circuitos flexibles, MEMS, ensamblaje electromecánico
