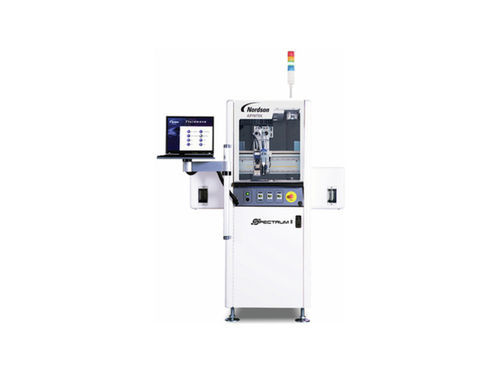

Dispensador de fluidos automatizado ASYMTEK Spectrum II

totalmente automatizadoautomáticopara ensamblaje

Descripción general
El ASYMTEK Spectrum® II S2-900 es un sistema de dosificación de fluidos de precisión diseñado para una dosificación coherente en producción de electrónica móvil, semiconductores, MEMS y PCBs. Los paquetes de sistema configurables permiten ajustar el rendimiento, el rendimiento de producción y las necesidades de aplicación.

Beneficios clave

• Diseño compacto que ahorra espacio en planta
• Dispensación rápida y precisa en huecos estrechos
• Mayor rendimiento con dispensación dual simultánea y opciones de doble carril
• Controles de proceso patentados en circuito cerrado para repetibilidad
• Soporte escalable para múltiples tipos de válvulas y aplicaciones
• Software Fluidmove® con rutinas de proceso avanzadas
• Alta precisión de dosificación X–Y y control preciso del eje Z

Paquetes de sistema

• Essential – Procesamiento de un solo carril con calentamiento para dosificación de precisión en producción de alta mezcla.
• High Yield – Incorpora visión Monocle de alta resolución y jetting piezo IntelliJet® para mayor control y precisión.
• Productivity – Configuración de doble carril para aumentar el rendimiento permitiendo dispensar en un carril mientras el otro cola piezas.
• Productivity Plus – Doble carril con estaciones de pre/post‑cola con calentamiento para reducir tiempos de transporte y maximizar rendimiento.

Equipos y software compatibles

• Tipos de válvulas: jet, auger/sinfín, time‑pressure, jeringa, diafragma, aguja y válvulas de medida
• Aplicaciones: underfill, cavity fill, die‑attach, recubrimiento de precisión, encapsulado, dispensación de adhesivos
• Opciones de doble carril y calentamiento por carril
• Fluidmove®: búsqueda de fiduciarios, Iterative Dummy Dot, Tilt Dispensing, ADS, Monocle Vision Package y más

Válvulas y módulos representativos

• IntelliJet® (jetting)
• NexJet NJ‑8 (cartuchos ReadiSet)
• DispenseJet (DJ‑2100, DJ‑2200, DJ‑9500)
• Bombas Heli‑Flow DV‑7000 / DV‑8000C
• Jeringas, válvulas de aguja, válvulas de medición ajustables, diafragmas con suckback

Opciones y capacidades

• Calibrated Process Jetting (CPJ)
• Monocle Vision Package (MVP) de alta resolución
• Sensor láser de altura sin contacto
• Fids‑on‑the‑Fly y rutinas guiadas por visión
• Control de movimiento de trayectoria continua y Tilt Dispensing
• Modos dual‑simultaneous y dual‑action

Aplicaciones típicas

• Underfill de precisión para PCBA y empaque de semiconductores
• Relleno de cavidades y encapsulado
• Recubrimientos selectivos y conformales
• Dispensación de máscaras de soldadura, adhesivos y sellantes
• Micro‑dispensación para MEMS y electrónica de alta densidad

Especificaciones técnicas

• Modelo: ASYMTEK Spectrum II S2‑900
• Control de movimiento: mesa X–Y de alta precisión y control Z
• Modos de dosificación: jetting, time‑pressure, volumétrico, jeringa/aguja, válvulas de medición
• Rendimiento: configuración de uno o dos carriles; opciones Productivity/Productivity Plus con pre/post calentamiento
• Control de proceso: controles en circuito cerrado patentados
• Opciones de visión: Monocle MVP
• Software: Fluidmove® con funciones avanzadas
• Materiales compatibles: underfill, encapsulantes, recubrimientos, adhesivos y fluidos de producción
• Integración: diseño modular para integración en líneas de producción
