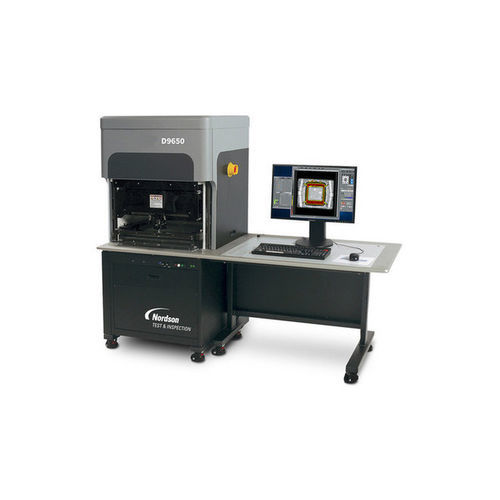

Microscopio digital AMI D9650Z C-SAM®

para la investigaciónde inspeccióninvertido

Este es el primer microscopio acústico con un transductor invertido que permite escanear muestras desde la parte inferior. El D9650Z incorpora la última tecnología C-SAM con características mejoradas para acomodar la prueba de módulos de potencia, así como realizar operaciones estándar de C-SAM. Esta nueva configuración del sistema está optimizada para la inspección de la integridad de la unión del disipador de calor, el grosor de la capa de unión y las soldaduras de alambre. Impulsado por nuestra plataforma de software Sonolytics con tecnología PolyGate, el D9650Z es ideal para el análisis de fallas, el desarrollo de procesos y el control de calidad en entornos de producción de bajo volumen. Características: - WaterPlume para escanear desde debajo de la muestra manteniéndola seca. - Secador integrado para eliminar el exceso de agua de las muestras antes de retirarlas. - Análisis de imagen digital opcional (DIA) establece criterios automáticos de aceptación/rechazo. - Interfaz Sonolytics2 en Windows® 10 Ultimate para capacidades multilingües y de 64 bits. - Escaneo preciso con plataforma de referencia de escaneo montada en torre y soporte de muestra. Características mejoradas para acomodar la prueba de: - Módulos de potencia, así como realizar operaciones estándar de C-SAM Óptimo para la inspección de: - Integridad de la unión del disipador de calor - Grosor de la capa de unión y soldaduras de alambre - Ideal para análisis de fallas, desarrollo de procesos y control de calidad Características adicionales del sistema D9650Z: - Sonolytics 2 para Windows 10: Incluye operaciones multilingües - WaterPlume: Configuración sin inmersión para mantener seca la superficie superior de las muestras - Probing-Gate: Configura automáticamente los parámetros a profundidades de interés - Paso de píxel: El operador selecciona el área deseada para determinar la resolución de la imagen - Escaneo automático: Alinea automáticamente la ganancia, el enfoque y el campo de visión para múltiples ubicaciones - Mapa de movimiento: Ofrece una representación gráfica interactiva del área de escaneo - Mapas de color: Para mejorar la imagen utilizando mapeos de color predefinidos - C-SAM Interactive: Proporciona soporte de aplicación para el usuario - una herramienta de aprendizaje intuitiva - Configuraciones y parámetros del instrumento: Se almacenan automáticamente para cada imagen guardada para recordar configuraciones anteriores - Doble Waterplume: Configuraciones simple y doble. Escanea simultáneamente dos partes a la vez - Salidas de archivos digitales: GIF, JPG, TIF, BMP y PCX - Listo para sala limpia: Incluye superficies seguras ESD - Carga/descarga fácil: Acceso fácil a las muestras desde la torre de escaneo de área abierta Especificaciones técnicas / Características: - Transductor invertido para escaneo desde la parte inferior - Tecnología WaterPlume para escaneo de muestras secas - Secador integrado - Análisis de imagen digital opcional (DIA) - Software Sonolytics2 (Windows 10 Ultimate, multilingüe, 64 bits) - Plataforma de referencia de escaneo montada en torre - Optimizado para módulos de potencia, unión de disipador de calor, grosor de capa de unión, soldaduras de alambre - Análisis de fallas, desarrollo de procesos, control de calidad - Escaneo automático, mapa de movimiento, mapas de color, C-SAM Interactive, doble waterplume - Salidas digitales: GIF, JPG, TIF, BMP, PCX - Listo para sala limpia, superficies seguras ESD - Acceso fácil a las muestras
