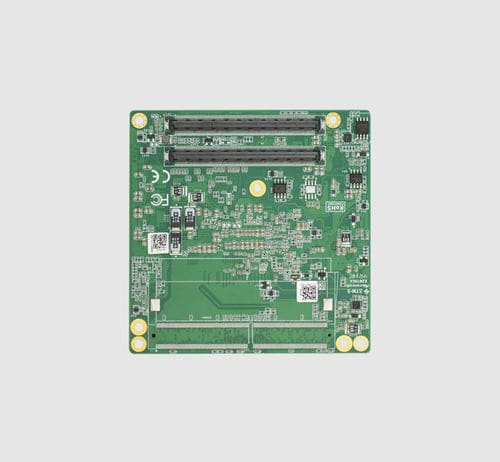

Módulo de mando ECM-SKY6U2

de tratamiento de datosde telemonitorizaciónUSB

Resumen del producto
ECM-SKY6U2 es un módulo COM Express Type 6 Compact (95×95 mm) basado en procesadores Intel Skylake-U de sexta generación de bajo consumo. Con un TDP de 15W y soporte DDR4, está pensado para sistemas embebidos industriales que requieran un equilibrio entre computación y gráficas en un formato reducido.

Características clave

• Opciones CPU Intel Skylake-U 6ª generación: i7-6600U / i5-6300U / i3-6100U (2 núcleos / 4 hilos, TDP 15W)
• Factor de forma COM Express Type 6 Compact, 95×95 mm
• DDR4 2133MHz en doble canal, hasta 16 GB (2×SO-DIMM)
• 1×PCIe x4 (opcional 1×PCIe x2 + 2×PCIe x1)
• Vídeo: DDI (HDMI/DVI/DP), VGA, eDP/LVDS — DP/eDP hasta 4096×2304@60Hz, HDMI hasta 4096×2304@24Hz
• I/O integrados: LAN Gigabit Intel i219, 4×USB3.0, 4×USB2.0, 3×SATA3.0 (según CPU), 1×COM, audio HDA, GPIO 8-bit, TPM2.0
• Rango de operación: 0~60°C (operación), -40~85°C (almacenamiento); entrada de alimentación ATX/AT

Descripción
El ECM-SKY6U2 incorpora procesadores Skylake-U para ofrecer rendimiento dual-core eficiente con Intel HD Graphics 520, adecuado para interfaces HMI y tareas de control que requieren capacidad gráfica en entornos con restricciones de consumo. El formato COM Express Type 6 Compact (95×95 mm) facilita su integración en paneles industriales, equipos portátiles y unidades de control embebidas con espacio limitado.

La memoria usa dos ranuras SO-DIMM en configuración dual-channel DDR4 2133MHz, hasta 16 GB para manejo de multitarea ligera. La expansión se realiza mediante una línea PCIe x4 (configurable como x2 + x1 + x1), permitiendo conectar tarjetas de expansión compactas como módulos inalámbricos, adaptadores I/O o tarjetas de adquisición.

Aplicaciones

• PC industriales y paneles HMI
• Equipos portátiles de prueba e inspección
• Terminales de control embebidos y gateways
• Sistemas de infoentretenimiento y quioscos
• Monitorización médica y dispositivos de retail inteligente (donde importar tamaño y consumo)

Especificaciones

• Modelo: ECM-SKY6U2
• Factor de forma: COM Express Type 6 Compact (95×95 mm)
• CPU: Intel Skylake-U i7-6600U / i5-6300U / i3-6100U (2C/4T, hasta 3.4GHz en i7-6600U), TDP 15W
• Chipset: SoC
• Memoria: DDR4 2133MHz, 2×SO-DIMM, hasta 16 GB
• PCIe: 1×PCIe x4 (opcional 1×PCIe x2 + 2×PCIe x1)
• Salidas de vídeo: DDI (HDMI/DVI/DP), VGA, eDP/LVDS; DP/eDP hasta 4096×2304@60Hz, HDMI hasta 4096×2304@24Hz
• I/O: 4×USB3.0, 4×USB2.0, 1×COM, 1×audio HDA, GPIO 8-bit, LPC, SMBus
• Red: 1×Gigabit LAN (Intel i219)
• Almacenamiento: hasta 3×SATA3.0 (según CPU)
• Seguridad: TPM 2.0
• Alimentación: ATX/AT; potencia máxima 54W
• Temperatura operación: 0~60°C; almacenamiento: -40~85°C
• Sistemas operativos: Windows 10 1809, Yocto 2.4 Rocko
