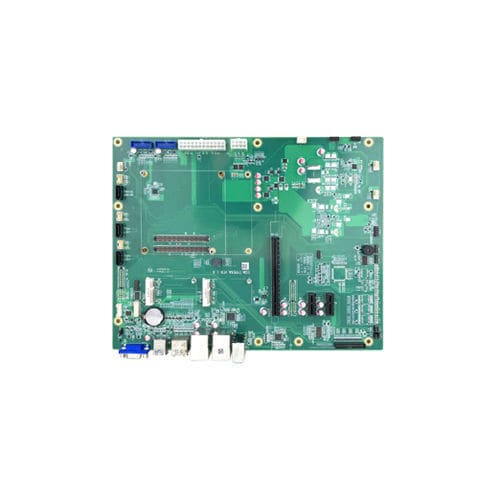

Módulo de telemonitorización ECM-TYPE6A

USB

Resumen del producto
ECM-TYPE6A es una placa portadora industrial COM-Express Type 6 diseñada para aplicaciones embebidas de alto rendimiento. Soporta módulos COM-Express Type 6 Basic y Compact y proporciona E/S, almacenamiento y opciones de expansión completas para sistemas industriales, médicos, señalización digital y videovigilancia.

Características clave

• Compatible con módulos COM-Express® Type 6 (conector COM-E de 220 pines)
• Soporta 3×SATA 3.0 y 1×mSATA para almacenamiento
• Cuatro salidas de vídeo independientes: 2×DDI (configurables HDMI/DP), 1×DDI (configurable VGA), 1×LVDS (selectable eDP)
• Ranuras de expansión: 1×PCIe x16, 1×PCIe x4, 2×PCIe x1, 1×Mini PCIe
• USB: 4×USB 3.0 (2 frontales, 2 mediante pines) y 4×USB 2.0 (frontales)
• Serial y E/S: 4×DB9 (SIO), 2×RS232 mediante pines, 1×GPIO de 8 bits, 1×LPT, LPC
• Red: 2×RJ45 Gigabit Ethernet
• Modos de alimentación seleccionables: ATX o AT

Especificaciones técnicas

• Modelo: ECM-TYPE6A
• Dimensiones: 304,8×243,84×4,2 mm
• Capacidad de pantalla: hasta 4 salidas independientes (HDMI, DP, VGA, LVDS/eDP)
• Interfaces de almacenamiento: 3×SATA 3.0, 1×mSATA
• PCIe: 1×x16, 1×x4, 2×x1
• Puertos serie: 6 COM en total (4×DB9 + 2×RS232 mediante pines)
• USB: 2×USB3.0 frontales, 2×USB3.0 mediante pines, 4×USB2.0 frontales
• Ethernet: 2×RJ45 10/100/1000 Mbps
• Audio: 1×jack 3,5 mm
• Conectores de alimentación: ATX (VCC, VSB) / AT (VCC)
• Temperatura de funcionamiento: -20 a 70 °C; almacenamiento: -40 a 85 °C; humedad: 10–90% sin condensación
• Color PCB: verde
• Sistemas operativos compatibles: Windows, Linux
