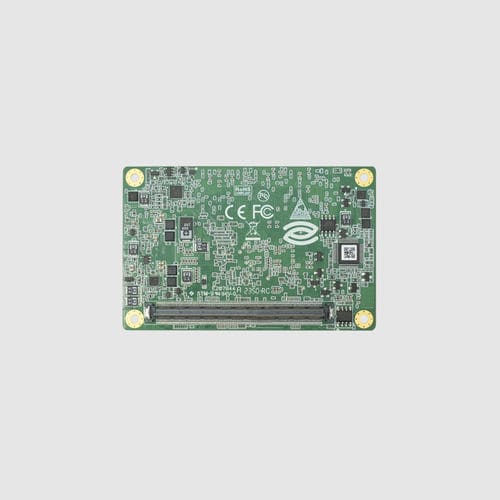

Módulo de transmisión de datos ECM-6202

de mandode tratamiento de datosde telemonitorización

Introducción del producto
El ECM-6202 es un módulo COM Express Type 10 Mini basado en los procesadores de bajo consumo Intel Elkhart Lake, disponible con X6211E (2 núcleos, 3,0GHz, 6W), J6426 (4 núcleos, 2,0GHz, 10W) o J6412 (4 núcleos, 2,6GHz, 10W). El factor de forma COM Express Type 10 Mini (84×55mm) está diseñado para integrarse en sistemas embebidos con espacio limitado.

Resumen del producto
ECM-6202 combina memoria LPDDR4x y almacenamiento eMMC a bordo en una placa COM Express Type 10 Mini de 84×55mm para ofrecer computación eficiente en consumo con un TDP de 6–10W. Está orientado a pasarelas IoT y control industrial ligero que requieren una plataforma compacta y de bajo consumo.

Características del producto

• Procesadores Intel Elkhart Lake: X6211E / J6426 / J6412 (TDP 6–10W)
• Factor de forma COM Express Type 10 Mini, 84×55mm
• LPDDR4x 3200MT/s a bordo, hasta 16GB
• eMMC 64GB a bordo + 2× SATA3.0 y 1× PCIe x4 (puede dividirse en 4× x1)
• Red Intel i225‑V 2.5GbE; 2× USB3.0; 8× USB2.0
• Pantalla: 1× LVDS de un solo canal (eDP opcional) + 1× DDI (DP++), DP1.4a hasta 4096×2304@60Hz
• Temperatura de funcionamiento -10 a 50°C; entrada amplia 9–21V (ATX/AT)

Descripción detallada
El módulo incluye LPDDR4x 3200MT/s a bordo hasta 16GB e eMMC 64GB integrado para funcionamiento sin almacenamiento externo. Las opciones de expansión incluyen 2× SATA3.0 (6Gbps) y 1× PCIe x4 (configurable como 4× x1). La conectividad de red la proporciona Intel i225‑V con soporte 2.5GbE. Las salidas de vídeo incluyen 1× LVDS de un solo canal (eDP opcional) y 1× DDI (DP++), soportando DP1.4a hasta 4096×2304@60Hz.

Las interfaces incluyen 2× USB3.0, 8× USB2.0, GPIO de 8 bits, 2× UART, 1× HDA, 1× LPC y 1× SMBUS. La placa soporta modos de alimentación ATX/AT con entrada amplia 9–21V, temperatura de funcionamiento -10 a 50°C y almacenamiento -40 a 80°C. Soporte de software: Windows 10 y Linux. Aplicaciones típicas: pasarelas IoT, control industrial ligero, terminales de venta inteligentes, monitorización ambiental y dispositivos médicos portátiles.

Especificaciones técnicas

• Tipo de producto: módulo COM Express Type 10 Mini
• Dimensiones: 84×55mm
• Procesador: Intel Elkhart Lake X6211E (2 núcleos 3,0GHz, 6W) / J6426 (4 núcleos 2,0GHz, 10W) / J6412 (4 núcleos 2,6GHz, 10W)
• Chipset: SoC
• Memoria: LPDDR4x 3200MT/s a bordo
• Memoria máxima: 16GB
• Tipo de memoria: LPDDR4x soldada
• Gráficos integrados: Intel UHD Graphics
• PCIe: 1× PCIe x4 (puede dividirse en 4× x1)
• Salida de vídeo: 1× LVDS de un solo canal (eDP opcional) + 1× DDI (DP++); DP1.4a hasta 4096×2304@60Hz
• USB: 2× USB3.0; 8× USB2.0
• Serie: 2× UART
• Red: 1× 2.5GbE (Intel i225‑V)
• SATA: 2× SATA3.0 (6Gbps)
• Almacenamiento: eMMC 64GB a bordo
• Audio: 1× HDA
• GPIO: GPIO de 8 bits
• Alimentación: 9–21V (ATX/AT)
• Temperatura de funcionamiento: -10–50°C
• Temperatura de almacenamiento: -40–80°C
• Sistemas operativos: Windows 10 / Linux
