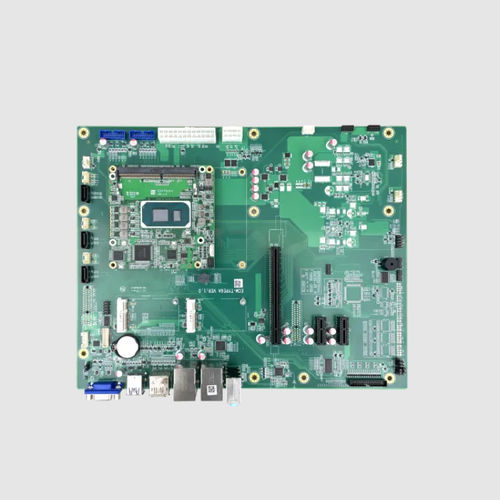

Módulo de telemonitorización EIO-SMARC-10

USBEthernet

Introducción al producto
EIO-SMARC-10 es una placa carrier de desarrollo para módulos con pinout SMARC 2.1.1. Expone todo el pinout SMARC 2.1.1 y ofrece interfaces y conectores estándar para facilitar el desarrollo de módulos, la validación y el prototipado rápido. Tamaño: 146 × 101,6 mm. Soporta Windows y Linux.

Características del producto

• Placa carrier conforme a SMARC 2.1.1 que expone todas las señales del módulo.
• Dimensiones compactas (146 × 101,6 mm) para integración en distintos chasis.
• Expansión de almacenamiento: 1 × M.2 Key‑M, 1 × ranura SD3.0, 1 × puerto SATA 3.0.
• Salidas de vídeo: 1 × HDMI, 1 × DP, 1 × eDP/LVDS (opcional) para configuraciones multi‑pantalla.
• Red dual: 2 × LAN para aplicaciones en red.
• Conectividad serie: 1 × DB9 (RS232/422/485) en I/O trasero y 3 headers serie (incluyendo 2 × RS485).
• Rangos de operación: 0 ~ 60°C (operación); -40 ~ 85°C (almacenamiento). Alimentación: 12V (ATX o DC).

Especificaciones (tabla)
Modelo: EIO-SMARC-10
Factor de forma: placa carrier SMARC 2.1.1
Ranura de expansión (M.2): 1 × M.2 Key‑M
SD: 1 × SD3.0
Almacenamiento (SATA): 1 × SATA3.0
Gráficos (I/O trasero): 1 × HDMI, 1 × DP
Gráficos (header): 1 × eDP/LVDS (opción LVDS o eDP)
USB / Type‑C (I/O frontal): 2 × USB3.0, 2 × USB2.0
USB (header): 1 × USB2.0 (2,54 mm)
Ethernet (I/O trasero): 2 × LAN
COM (I/O trasero): 1 × DB9 (RS232/422/485)
COM (header): 1 × RS232/RS422/RS485 (2,00 mm), 2 × RS485 (2,00 mm)
GPIO (header): 1 × GPIO (2,00 mm)
Audio (I/O frontal): 1 × jack 3,5 mm
Audio (header): 1 × audio (2,54 mm)
Botones/otros: 1 × Power
Tipo de alimentación: ATX: 12V; DC: 12V
Entrada alimentación DC: 12V (12,5A); 12–19V (12,5–9,5A)
Batería RTC: límite 3.3 V / 210 mAH
Temperatura de funcionamiento: 0 ~ 60°C
Temperatura de almacenamiento: -40 ~ 85°C
Humedad de funcionamiento: 5% ~ 85% (0 ~ 45°C), sin condensación
Humedad de almacenamiento: 5% ~ 95%, sin condensación
Dimensiones: 146 × 101,6 mm
Color PCB: Verde
Sistema operativo: Microsoft (compatible), Linux (compatible)

Especificaciones técnicas

• Modelo: EIO-SMARC-10
• Estándar: placa carrier SMARC 2.1.1
• Dimensiones: 146 × 101,6 mm
• Almacenamiento: M.2 Key‑M, SD3.0, SATA3.0
• Pantalla: HDMI, DP, eDP/LVDS (opción)
• USB: 2 × USB3.0, 2 × USB2.0 (frontal) + 1 × USB2.0 (header)
• Red: 2 × LAN (Gigabit)
• Serie: DB9 (RS232/422/485) + interfaces serie en header incluyendo RS485
• Audio: jack 3,5 mm + audio en header
• Alimentación: entrada 12V ATX/DC (12V, 12,5A; 12–19V soportado)
• Temp. operación: 0 ~ 60°C; Temp. almacenamiento: -40 ~ 85°C
• Sistemas operativos soportados: Windows y Linux
