Módulo de telemonitorización ECD-TYPE7A

USB

Introducción del producto

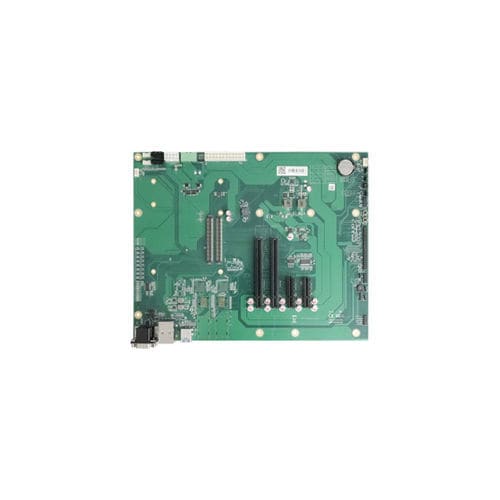

ECD-TYPE7A es una placa portadora COMe Express Type 7 para módulos núcleo Type 7. Sigue las dimensiones ATX (304,8×243,8mm) y ofrece espacio de expansión e interfaces adecuadas para comunicaciones de red y aplicaciones de clase servidor.

Características del producto

• Placa portadora COMe Express Type 7, diseñada para módulos núcleo Type 7
• Tamaño ATX: 304,8×243,8mm para amplio espacio de expansión
• Expansión PCIe: 1×PCIe x16 + 1×PCIe x8 + 2×PCIe x4 para despliegues multi-tarjeta (NICs de alta velocidad, NVMe HBA, aceleradores FPGA)
• Almacenamiento y E/S: 2×SATA3.0, panel frontal 4×USB3.0, 1×puerto de red RJ45
• Puertos serie dobles: 2×DB9 (RS232) para comunicación industrial
• Interfaces de depuración y desarrollo: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Señales del panel frontal: PWR, HDD LED, RST, FPANEL; compatible con botones Sleep y LID
• Doble entrada de alimentación: ATX (VCC) y DC 12–19V
• Temperatura de funcionamiento: 0–60°C; Temperatura de almacenamiento: -40–85°C
• Compatible con Windows y Linux

Especificaciones

• Modelo: ECD-TYPE7A (placa portadora COMe Express Type 7)
• Tamaño: 304,8×243,8mm (ATX)
• Módulo compatible: módulo núcleo Type 7
• Ranuras PCIe: 1×x16, 1×x8, 2×x4
• SATA: 2×SATA3.0
• USB: panel frontal 4×USB3.0
• Red: 1×RJ45
• Puertos serie: 2×DB9 (RS232)
• Interfaces de depuración: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Señales panel frontal: PWR, HDD LED, RST, FPANEL
• Botones: Sleep, LID
• Entrada de alimentación: ATX (VCC) / DC 12–19V
• Temperatura de funcionamiento: 0–60°C
• Temperatura de almacenamiento: -40–85°C
• Sistemas operativos: Windows, Linux
