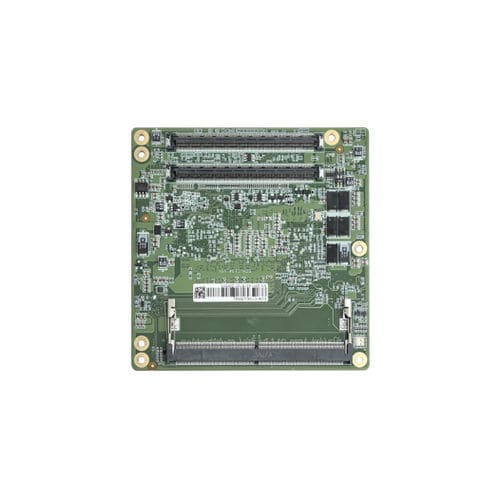

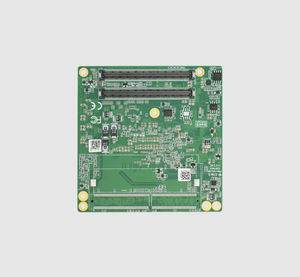

Módulo de transmisión de datos ECM-C134

de mandode tratamiento de datosde telemonitorización

Descripción general
El ECM-C134 es un módulo COM Express Type 6 compacto basado en la plataforma de bajo consumo Intel Core U300E. Integra un procesador de 5 núcleos/6 hilos (hasta 4,3 GHz, 15W TDP) en un factor de forma COM-Express Type 6 Compact de 95×95 mm y admite memoria DDR5 4800MHz hasta 64 GB, ofreciendo un núcleo de cálculo compacto para HMI industrial, terminales de venta inteligentes y dispositivos edge IoT.

Detalles técnicos
CPU: Intel Core U300E (5C/6T, hasta 4,3GHz, 8MB caché, 15W). Factor: COM-Express Type 6 Compact (95×95 mm). Memoria: DDR5 Non-ECC 4800MHz, hasta 64 GB, 1×SO-DIMM (opción 2×SO-DIMM). PCIe: 2×PCIe Gen4 x4, 1×PCIe Gen4 x2, 2×PCIe Gen4 x1. Red: controlador Intel i226-V, hasta 2,5GbE. Vídeo: 3 salidas independientes (2×HDMI 1.4, LVDS de doble canal; eDP opcional). USB: 4×USB3.0, 8×USB2.0. Interfaces internas: 2×SATA3.0, audio HDA, 2×COM, GPIO 8 bits, watchdog, LPC, SMBUS. Alimentación: Vin 8,5–20V (±5%); soporte ATX/AT. Dimensiones: 95×95 mm. Entorno: funcionamiento 0–60°C; almacenamiento -40–85°C. SO: Windows 10, Linux.

Características principales

• Procesador Intel Core U300E, 5 núcleos/6 hilos, TDP 15W de baja potencia
• COM-Express Type 6 Compact 95×95 mm para sistemas con limitación de espacio
• Soporte DDR5 4800MHz hasta 64 GB para mayor ancho de banda de memoria
• Expansión multi‑canal PCIe Gen4 y red Intel i226-V 2.5GbE
• Capacidad de triple pantalla e I/O industrial amplio para HMI y aplicaciones embebidas

Especificaciones

• Modelo: ECM-C134
• Procesador: Intel Core U300E (5C/6T, hasta 4,3GHz, 8MB caché, 15W)
• Formato: COM-Express Type 6 Compact (95×95 mm)
• Memoria: DDR5 Non-ECC hasta 64 GB (4800MHz); 1×SO-DIMM (opción 2×SO-DIMM)
• PCIe: 2×PCIe Gen4 x4; 1×PCIe Gen4 x2; 2×PCIe Gen4 x1
• Ethernet: Intel i226-V, 10/100/1000/2.5Gbps
• Vídeo: 2×HDMI 1.4; LVDS doble canal (eDP opcional); HDMI 1920×1080@60Hz; LVDS 1920×1200@60Hz
• USB: 4×USB3.0 (5Gbps); 8×USB2.0 (480Mbps)
• Interfaces internas: 2×SATA3.0 (6Gbps), audio HDA, 2×COM, GPIO 8 bits, watchdog, LPC, SMBUS
• Alimentación: Vin 8,5–20V (±5%); ATX: 12V, 5VSB
• Dimensiones: 95×95 mm
• Temperatura de funcionamiento: 0–60°C; almacenamiento: -40–85°C
• SO soportados: Windows 10, Linux
