Módulo de telemonitorización ECM-A121

USB

Product Overview

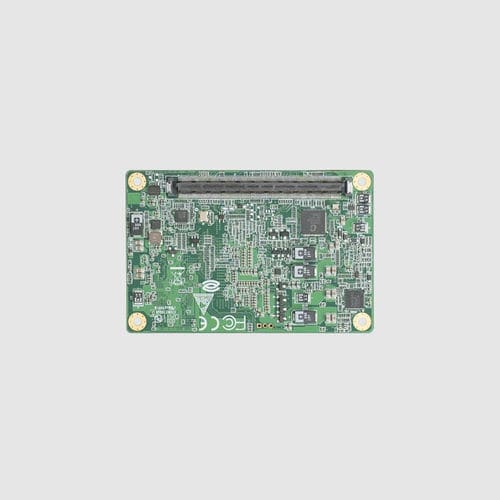

El ECM-A121 es un módulo central COM-Express Type 10 Mini (84×55mm) basado en plataformas Intel N97 / i3-N305, con memoria LPDDR5 soldada y eMMC opcional. Opciones de CPU: N97 (4 núcleos, hasta 3,6GHz, 12W), i3-N305 (8 núcleos, hasta 3,8GHz, 15W), X7211E (2 núcleos, 3,2GHz, 6W) y X7213E (2 núcleos, 3,2GHz, 10W). El formato compacto 84×55mm y las interfaces integradas hacen el módulo adecuado para edge computing industrial y terminales IoT con restricción de espacio.

Product Features

• Compatible con Intel N97 / i3-N305 / X7211E / X7213E; TDP 6–15W
• Formato COM-Express Type 10 Mini, placa ultra-compacta 84×55mm
• Memoria LPDDR5 4800MHz soldada, hasta 16GB (sin zócalo)
• Controlador Intel i226 2.5GbE integrado y eMMC 64GB/128GB opcional
• Configuración PCIe flexible: 4×PCIe x1 (por defecto) o 2×PCIe x2 (opcional)
• Soporte de vídeo: 1×LVDS simple (o eDP) + 1×DDI (HDMI/DP); HDMI2.0b hasta 4K@60Hz
• Entrada de tensión amplia 4,75V–20V; temperatura de funcionamiento 0–60°C para aplicaciones industriales edge e IoT

Specification
ECM-A121
Tipo de producto: módulo COM-Express Type 10 Mini
Tamaño: 84×55mm
CPU (opciones): Intel N97 (4 núcleos, 3,6GHz, 12W) / i3-N305 (8 núcleos, 3,8GHz, 15W) / X7211E (2 núcleos, 3,2GHz, 6W) / X7213E (2 núcleos, 3,2GHz, 10W)
Chipset: SoC
Memoria: LPDDR5 4800MHz soldada
Máx. memoria: hasta 16GB (soldada, sin zócalo)
Gráficos integrados: Intel UHD Graphics
Expansión PCIe: configurable 4×PCIe x1 o 2×PCIe x2
Salidas de vídeo: 1×LVDS (o eDP) + 1×DDI (HDMI/DP); HDMI2.0b hasta 4096×2160@60Hz
USB: 2×USB3.2, 8×USB2.0
Serie: 2×COM
Red: 1×2.5GbE (Intel i226)
SATA: 2×SATA3.0 (opcional)
Almacenamiento: eMMC 64GB / 128GB (opcional)
Audio: 1×HDA
GPIO: 4×GPO / 4×GPI
Watchdog: compatible
Alimentación: 4,75V–20V
Temperatura de funcionamiento: 0–60°C
Temperatura de almacenamiento: -40–85°C
Sistemas operativos compatibles: Windows / Linux
