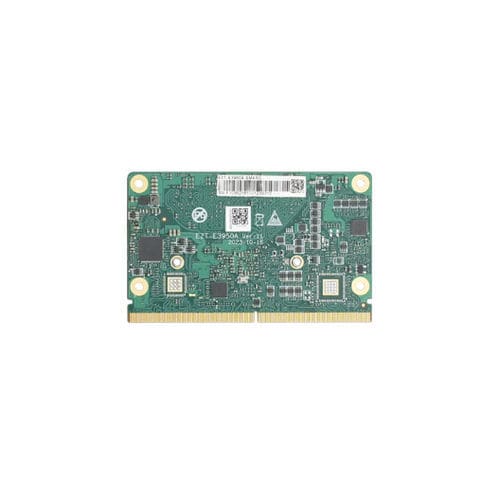

Módulo de telemonitorización EZT-E3950

USB

Resumen del producto
El EZT-E3950A(B) es un módulo core SMARC 2.11 basado en el procesador Intel Atom X7-E3950. Integra memoria LPDDR4 onboard y una amplia gama de E/S (CSI/SDIO/UART/I2C, etc.), soporta doble salida de vídeo y entradas de cámara, y está pensado para pasarelas IoT, visión embebida y dispositivos de edge computing ligeros.

Características clave

• Intel Atom X7-E3950, 4 núcleos / 4 hilos, 2.0 GHz (hasta 2.6 GHz), TDP 10 W
• LPDDR4 onboard (1600/2133/2400 MHz), hasta 8 GB
• 1× PCIe 2.0 x4; 1× SATA 3.0; 64 GB eMMC opcional
• Doble salida de pantalla (eDP→LVDS + DDI configurable a HDMI/DP); DP hasta 4096×2160@60Hz
• 2× USB 3.0, 4× USB 2.0; Intel i211-AT Gigabit LAN (1×, opcional 2×); 1× audio HDA
• 2× interfaces CSI para cámara; 1× SDIO; 4× UART; 5× I2C; 1× SPI; 1× SMBUS; 1× GPIO de 8 bits
• Factor de forma SMARC 2.11, 82 × 50 × 1.2 mm; temperatura de funcionamiento 0°C a 60°C

Especificaciones técnicas
Modelo: EZT-E3950A(B)
Tipo: Módulo core SMARC 2.11
Procesador: Intel Atom X7-E3950 (4 núcleos / 4 hilos)
Frecuencia base: 2.0 GHz (hasta 2.6 GHz)
Cache: 2 MB L3
TDP: 10 W
Memoria: LPDDR4 onboard 1600/2133/2400 MHz, máx. 8 GB
Almacenamiento: 64 GB eMMC (opcional) + 1× SATA 3.0
Expansión: 1× PCIe 2.0 x4
Pantalla: eDP→LVDS + DDI (configurable HDMI/DP); DP 4096×2160@60Hz, HDMI 3840×2160@30Hz, eDP 3840×2160@60Hz, LVDS 1368×768@60Hz
USB: 2× USB 3.0, 4× USB 2.0
Red: Intel® Ethernet Controller i211-AT (1× LAN, opcional 2× LAN)
Audio: 1× HDA
GPIO/Serie/Bus: 1× GPIO 8 bits, 4× UART, 5× I2C, 1× SPI, 1× SMBUS
Cámara/E/S: 2× CSI, 1× SDIO
Alimentación: DC 5V ±5%
Botones: 1× Power Button; 1× Reset Header Pin
Temperatura de funcionamiento: 0°C a 60°C
Temperatura de almacenamiento: -40°C a 85°C
Humedad: 5%–85% (0–45°C sin condensación)
Dimensiones: 82 × 50 × 1.2 mm
Color PCB: Verde
Sistemas operativos: Windows 10 (1809/1607), Linux, Yocto YP2.5(4.14)/YP2.7(4.19)

Aplicaciones

• Pasarelas industriales y conversores de protocolo
• Sistemas de visión embebida y cámaras inteligentes
• Señalización digital y terminales interactivas
• Edge computing ligero y dispositivos IoT

Compatibilidad y software
Soporta Windows 10 y distribuciones Linux comunes; BSP Yocto disponible. Se suministran controladores Ethernet Intel y controladores de pantalla para integración y desarrollo.
