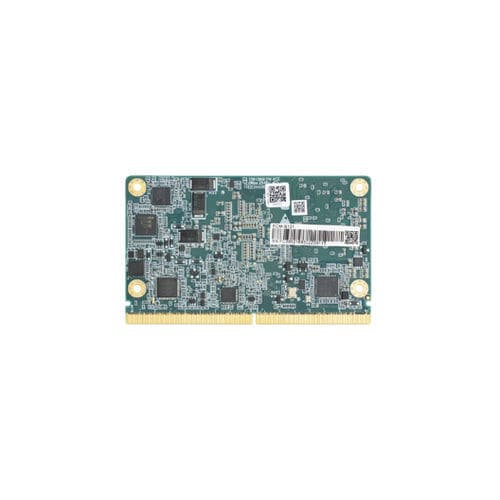

Módulo de transmisión de datos ECM-S121

de tratamiento de datosde telemonitorizaciónUSB

Introducción del producto
El ECM-S121 incorpora el procesador Intel Alder Lake‑N N97 (4 núcleos / 4 hilos, frecuencia base 2,0 GHz, TDP 12 W) para ofrecer rendimiento equilibrado con bajo consumo. Dispone de memoria LPDDR5 4800 MHz soldada hasta 8 GB con soporte IBECC para mayor fiabilidad. Expansión y almacenamiento: 1×PCIe 3.0 x4 (divisible en 3×PCIe x1 o 1×PCIe x2 + 1×PCIe x1), 1×SATA 3.0 y 64 GB eMMC integrados. Vídeo: tres salidas (eDP/LVDS y DDI configurable para HDMI/DP++), hasta 4096×2160@60Hz. Red: 2×controladores Intel i226‑AT 2,5 GbE. Alimentación DC 4,75–5,25 V. Temperatura de funcionamiento 0–60°C; indicado para automatización industrial, gateways edge y sistemas embebidos.

Características del producto

• Procesador Intel Alder Lake‑N N97, 4 núcleos / 4 hilos, 2,0 GHz
• Memoria LPDDR5 4800 MHz integrada, con IBECC, hasta 8 GB
• 1×PCIe 3.0 x4 (divisible en 3×PCIe x1 o 1×PCIe x2 + 1×PCIe x1)
• Almacenamiento: 1×SATA 3.0 + 64 GB eMMC a bordo
• Tres salidas de vídeo (eDP/LVDS; DDI configurable HDMI/DP++), soporte 4K@60Hz
• E/S: 2×USB 3.0 + 4×USB 2.0; 2×Intel i226‑AT 2,5 GbE; 1×HDA/I2S audio; 1×13 GPIO
• Formato SMARC 2.0, dimensiones 82×50×5,5 mm
• Temperatura de funcionamiento: 0 ~ 60°C
• Sistemas operativos compatibles: Windows 10/11 y Linux

Características / especificaciones técnicas

• Modelo: ECM-S121
• Tipo de producto: módulo core SMARC 2.0
• Procesador: Intel Alder Lake‑N N97
• Núcleos / hilos: 4 / 4
• Frecuencia base: 2,0 GHz
• Cache L3: 6 MB
• TDP: 12 W
• Chipset: Alder Lake‑N SOC
• BIOS: AMI EFI BIOS
• Tipo de memoria: LPDDR5 4800 MHz (IBECC soportado)
• Memoria máxima: 8 GB (onboard)
• Socket memoria: Onboard
• Ranura de expansión: 1×PCIe 3.0 x4 (configurable)
• SATA: 1×SATA 3.0
• eMMC: 64 GB onboard
• Salidas de vídeo: 3 (eDP/LVDS y DDI configurable HDMI/DP++)
• Resolución DP: 4096×2160@60Hz (DP 1.2)
• Resolución HDMI: 4096×2160@60Hz
• Resolución eDP: 1920×1080@60Hz
• Resolución LVDS: 1920×1200@60Hz
• USB 3.0: 2×
• USB 2.0: 4×
• Controlador Ethernet: Intel® Ethernet Controller i226‑AT (10M/100M/1000M/2.5G)
• Puertos LAN: 2×
• Audio: 1×HDA/I2S
• GPIO: 1×13 GPIO
• Puertos serie: 1×COM (4‑Wire) + 3×COM (2‑Wire)
• SMBus: 1×
• SPI: para BIOS flash
• eSPI: soportado
• I2C: soportado
• Tipo de alimentación: DC AT: VCC
• Voltaje de alimentación: DC 4,75 ~ 5,25 V
• Temperatura de funcionamiento: 0°C ~ 60°C
• Temperatura de almacenamiento: -40°C ~ 85°C
• Humedad de funcionamiento: 5% ~ 85% (0~45°C, sin condensación)
• Dimensiones: 82 × 50 × 5,5 mm
• Color PCB: Verde
• Sistemas operativos: Windows 10/11, Linux
