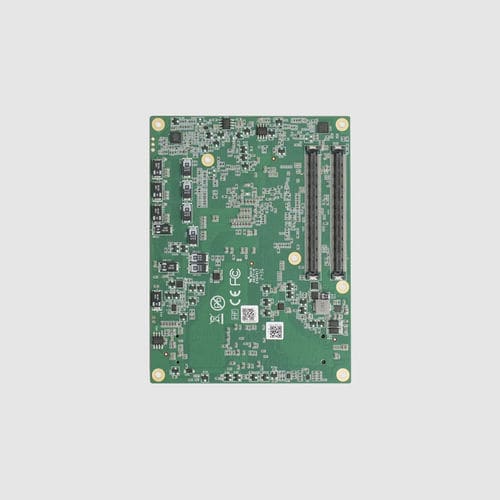

Módulo de mando ECM-6401

de telemonitorizaciónUSBEthernet

Introducción del producto
El ECM-6401 es un módulo CPU COM-Express Type 7 basado en la plataforma Intel Xeon D (Broadwell-DE). En factor de forma 95×125mm con soporte de memoria DDR4 y amplias líneas PCIe, proporciona expansión PCIe x16/x8 y conectividad de red compatible con 10G para dispositivos de red, servidores de almacenamiento y equipamiento telecom en el borde.

Descripción detallada
El ECM-6401 admite procesadores Intel Xeon D (Broadwell-DE), seleccionables como D-1548 (8 núcleos, 2.0GHz, 45W TDP) o D-1508 (2 núcleos, 2.2GHz, 25W TDP), ofreciendo fiabilidad de nivel servidor y suministro a largo plazo. La especificación COM-Express Type 7 en 95×125mm prioriza la expansión PCIe y la conectividad de alta velocidad frente a las salidas de vídeo. La memoria es DDR4 2400MHz SO-DIMM en doble canal, hasta 64GB. Las opciones de expansión incluyen 1×PCIe x16, 1×PCIe x8 y 7×PCIe x1 (9 carriles PCIe en total) para tarjetas 10GbE/25GbE, HBA NVMe, aceleradores FPGA, tarjetas de cifrado y otras expansiones de nivel servidor para NFV, SDS y escenarios de alto rendimiento. Las opciones de red integradas incluyen Intel i225LM/IT (hasta 2.5GbE) o Intel i210-AT, con soporte para interconexión 10G Base-KR side-band.

Características del producto

• Procesador Intel Xeon D, plataforma de clase servidor Broadwell-DE
• COM-Express Type 7, factor 95×125mm
• Soporte de memoria DDR4 hasta 64GB y capacidad de red 10G
• Expansión PCIe: PCIe x16 + PCIe x8 + 7×PCIe x1
• Conectividad 2.5GbE / 10G y doble SATA3.0
• Interfaces: 4×USB3.0, 4×USB2.0, 2×SATA3.0, GPIO 8-bit, LPC/SMBUS/SPI, watchdog, conectores para doble ventilador
• Temperatura de operación 0~60°C, almacenamiento -20~85°C; soporta Windows y Linux

Información de pedido (ejemplos)
8.ZRT.80-1615-14-LEF (D-1548 + 2×SO-DIMM, caja 30 unidades)
8.ZRT.80-1615-15-LEF (D-1508 + 2×SO-DIMM, caja 30 unidades)
8.ZRT.80-1615-16-LEF (D-1559 + 2×SO-DIMM, caja 30 unidades)

Características / Especificaciones

• Tipo de producto: módulo CPU COM-Express Type 7
• Dimensiones: 95×125mm
• Procesadores: Intel Xeon D-1548 (8 núcleos, 2.0GHz, 45W) / D-1508 (2 núcleos, 2.2GHz, 25W), Broadwell-DE
• Chipset: SoC
• Memoria: DDR4 2400MHz
• Memoria máxima: 64GB
• Ranuras de memoria: 2×SO-DIMM
• Expansión PCIe: 1×PCIe x8 + 1×PCIe x16 + 7×PCIe x1
• Salida de vídeo: Ninguna (Type 7 centrado en red y PCIe)
• Red: Intel i225LM/IT (hasta 2.5GbE) o i210-AT; soporte 10G Base-KR side-band
• SATA: 2×SATA3.0 (6Gbps)
• USB: 4×USB3.0; 4×USB2.0
• Audio: Ninguno
• GPIO: GPIO 8-bit
• Watchdog: Soportado
• Alimentación: 8.5V~20V
• Temperatura de funcionamiento: 0~60°C
• Temperatura de almacenamiento: -20~85°C
• Sistemas operativos: Windows / Linux
