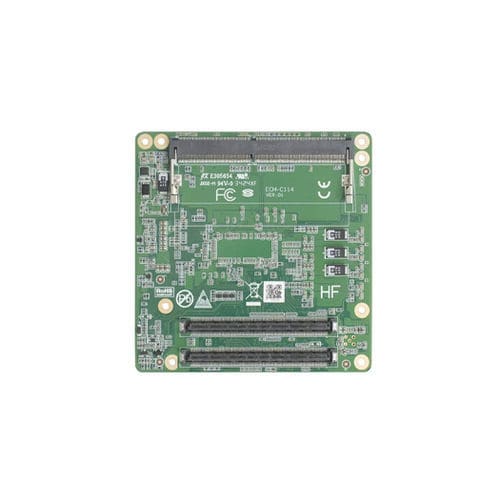

Módulo de análisis de datos ECM-C114

de tratamiento de datospara imágenes médicasconexión en serie

Introducción del producto
El ECM‑C114 es un módulo COM Express Type 6 Compact (95×95 mm) basado en procesadores Intel de 11.ª generación Tiger Lake‑U. Integra gráficos Intel Iris Xe, soporte de memoria DDR4 en canal doble hasta 64 GB, múltiples salidas de pantalla y E/S completas orientadas a automatización industrial, visión por máquina y computación en el borde.

Características del producto

• Procesadores Intel 11.ª gen Tiger Lake‑U: i3‑1115G4 / i5‑1135G7 / i7‑1165G7 (TDP 28W)
• Formato COM Express Type 6 Compact, 95×95 mm
• DDR4‑3200 dual‑channel, 2×SO‑DIMM, hasta 64 GB
• GPU Intel Iris Xe integrada; 3×DDI (configurable HDMI/DVI/DP) + opción eDP/LVDS
• Soporte de pantalla: HDMI hasta 4096×2304@24Hz; DP/eDP hasta 4096×2304@60Hz; VGA hasta 2048×1536@50Hz
• Expansión: 2×PCIe x4 + 1×PCIe x1; Ethernet Gigabit Intel i211‑AT
• E/S: 4×USB3.0, 8×USB2.0, 2×SATA3.0, 2×SER, HDA, GPIO 8 bits, I2C, SMBus, watchdog, TPM 2.0
• Amplio rango térmico y entrada de alimentación ATX/AT

Descripción detallada
El ECM‑C114 admite procesadores Intel Tiger Lake‑U proporcionando hasta 4 núcleos/8 hilos y frecuencias Turbo de hasta 4,7 GHz (opción i7). El diseño compacto COM Express Type 6 de 95×95 mm equilibra rendimiento y eficiencia de espacio para plataformas embebidas e industriales. La memoria se gestiona mediante dos ranuras SO‑DIMM que soportan DDR4‑3200 hasta 64 GB. Los gráficos Intel Iris Xe y las salidas DDI configurables permiten configuraciones de pantalla de alta resolución para cartelería digital, imágenes médicas y sistemas de visión. La expansión incluye dos líneas PCIe x4 y una PCIe x1; la red usa el controlador Gigabit Intel i211‑AT. Interfaces industriales, TPM 2.0 y watchdog facilitan implementaciones seguras y fiables. SO compatibles: Windows 10 LTSC, Red Hat 8.4, Ubuntu 20.04, Yocto 4.0x. Temperatura de funcionamiento 0–60°C; almacenamiento −40–85°C.

Información de pedido

• 8.ZRT.80-1645-02-LEF (ECM-C114_V10, i5-1135G7, dual SO‑DIMM, disipador, LVDS, embalaje de 20, versión V00)
• 8.ZRT.80-1645-03-LEF (ECM-C114_V10, i3-1115G4, dual SO‑DIMM, disipador, LVDS, embalaje de 20, versión V00)

Especificaciones técnicas

• Tipo de producto: módulo COM Express Type 6 Compact
• Tamaño: 95×95 mm
• Procesadores: Intel 11.ª gen Tiger Lake‑U i3/i5/i7 (28W)
• Chipset: SoC
• Memoria: DDR4‑3200, 2×SO‑DIMM, hasta 64 GB
• Gráficos: Intel Iris Xe
• PCIe: 2×PCIe x4 + 1×PCIe x1
• Pantallas: 3×DDI (HDMI/DVI/DP configurable) + opción eDP/LVDS
• USB: 4×USB3.0; 8×USB2.0
• Serie: 2×SER
• LAN: 1×Gigabit (Intel i211‑AT)
• SATA: 2×SATA3.0
• Audio: HDA
• GPIO: GPIO 8 bits
• Watchdog: soportado
• TPM: TPM 2.0
• Alimentación: ATX/AT
• Temp. funcionamiento: 0–60°C
• Temp. almacenamiento: −40–85°C
• SO: Windows 10 LTSC / Red Hat 8.4 / Ubuntu 20.04 / Yocto 4.0x
