Módulo de telemonitorización EMB-2121

inalámbricoBluetooth

Resumen del producto

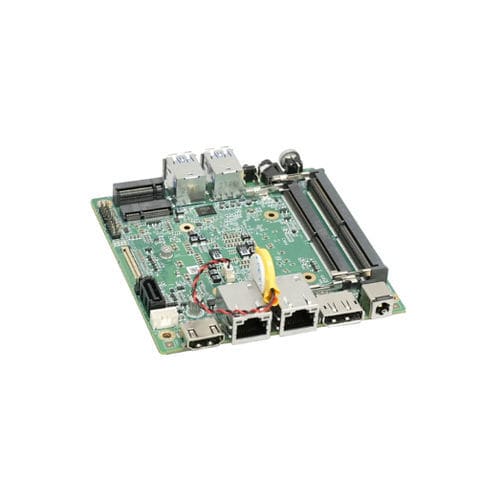

EMB-2121 es una placa base industrial 10×10 basada en las plataformas Intel 12.ª/13.ª generación Alder Lake-P / Raptor Lake-P. Con un factor de forma ultra compacto de 100×100 mm y soporte de memoria DDR5 en doble canal, ofrece salidas de vídeo HDMI2.0 + DP++ + eDP y expansión M.2 NVMe, proporcionando una plataforma de cálculo compacta y de alto rendimiento para aplicaciones embebidas y de edge industrial.

Características principales

• Compatible con procesadores Intel 12.ª/13.ª gen Alder Lake-P / Raptor Lake-P (i3-1220P / i5-1250P / i7-1270P), TDP 28 W.
• Formato de placa 10×10 (100×100 mm) para instalaciones con espacio limitado.
• DDR5-4800 en doble canal, hasta 64 GB mediante 2× SO-DIMM.
• 2× puertos RJ45 (Intel i211 Gigabit), capacidad de red dual.
• Tres salidas de vídeo: 1× HDMI2.0 + 1× DP++ + 1× eDP, compatibles con alta resolución y frecuencias de actualización elevadas.
• Expansión: 1× M.2 M-Key 2280 (NVMe PCIe 4.0 x4 / SATA3.0) + 1× M.2 E-Key (Wi‑Fi/Bluetooth) + 1× SATA3.0.
• Diseño de temperatura amplia: funcionamiento -20 °C a 60 °C; almacenamiento -40 °C a 85 °C. Compatible con Windows y Linux.

Descripción del producto
La EMB-2121 admite DDR5-4800 en doble canal hasta 64 GB mediante dos ranuras SO-DIMM, ofreciendo ancho de banda de memoria suficiente para cargas intensivas en el edge. La capacidad de visualización es un punto destacado: HDMI2.0 y DP++ soportan hasta 4096×2160@60Hz, mientras que eDP soporta hasta 4096×2160@120Hz HDR para paneles de alta frecuencia o alta densidad. El almacenamiento es flexible con 1× M.2 M-Key 2280 compatible con NVMe PCIe 4.0 x4 o SATA3.0, 1× M.2 E-Key para módulos inalámbricos y un 1× SATA3.0 (2 pines 5 V). La red incluye 2× RJ45 con controladores Intel i211 (10/100/1000 Mbps). E/S incluye 4× USB3.2 traseros y 2× USB2.0 por header. Interfaces serie: 1× RS232/485/422 (2.0 mm) más puerto serie frontal. Audio: jack combinado con ALC897. Controles: botones Power y Reset, TPM 2.0 opcional y watchdog. Entrada de alimentación DC 12–19 V, 150 W mediante conector DC jack. Diseñada para computación edge industrial, control embebido, señalización digital y visión por máquina en entornos compactos.

Aplicaciones

• Computación edge industrial
• Control embebido
• Señalización digital
• Visión por máquina

Especificaciones técnicas

• Modelo: EMB-2121
• CPU: Intel 12.ª/13.ª gen Alder Lake-P / Raptor Lake-P — i3-1220P (10 núcleos/12 hilos, 3.3 GHz, 12 MB caché, 28 W); i5-1250P (12 núcleos/16 hilos, 3.3 GHz, 12 MB caché, 28 W); i7-1270P (12 núcleos/16 hilos, 3.5 GHz, 18 MB caché, 28 W)
• BIOS: AMI EFI con 32 MB SPI BIOS y respaldo CMOS
• Memoria: DDR5-4800, 2× SO-DIMM, dual-channel, hasta 64 GB
• PCIe: 1× PEG x4 (PCIe Gen4)
• Ranuras M.2: 1× M.2 M-Key 2280 (NVMe PCIe 4.0 x4 o SATA3.0); 1× M.2 E-Key (PCIe + USB2.0 para Wi‑Fi/Bluetooth)
• SATA: 1× SATA3.0 (2 pines 5 V)
• Salidas de vídeo: 1× HDMI2.0 (trasera); 1× DP++ (trasera); 1× eDP (trasera/header). HDMI2.0/DP hasta 4096×2160@60Hz; eDP hasta 4096×2160@120Hz HDR
• USB: Trasera 4× USB3.2; Header 2× USB2.0 (2.0 mm 2×5 pines)
• Serie: 1× RS232/485/422 (2.0 mm) más puerto serie frontal
• Red: 2× RJ45 (Intel i211, 10/100/1000 Mbps)
• Audio: Jack combinado (ALC897)
• Botones: 1× Power, 1× Reset
• Seguridad: TPM 2.0 (opcional)
• Watchdog: Soportado
• Alimentación: DC 12–19 V, 150 W
• Conector de alimentación: 1× DC jack (alimentación por adaptador)
• Temperatura de funcionamiento: -20 °C a 60 °C
• Temperatura de almacenamiento: -40 °C a 85 °C
• Tamaño placa: 10×10 (100×100 mm)
• Color PCB: Verde
• Sistemas operativos: Windows / Linux
