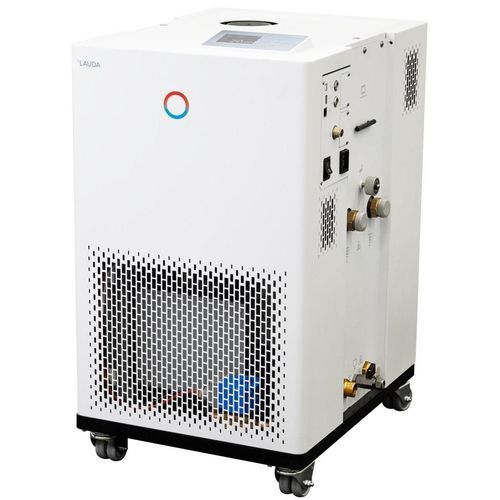

Termostato de laboratorio Integral IN 4 XTW

de procesocon ruedasdigital

Descripción corta
Controle el termostato de proceso LAUDA Integral IN 4 XTW desde la pantalla TFT a color integrada o, opcionalmente, mediante una unidad de control externa con pantalla táctil. El equipo incorpora servidor web para operación vía navegador y permite transferencia de datos segura. Es necesario suministro de agua de refrigeración durante el funcionamiento.

Características principales

• Termostato de proceso de alta temperatura para control dinámico de temperatura en circuitos externos
• Gestión de líquidos caloportadores con propiedades almacenadas
• Regulación completamente electrónica y continua con acción PID para control interno y externo
• Protección contra sobretemperatura ajustable con alarma acústica; apto para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Bypass integrado y ajustable; visualización digital de la presión de la bomba
• Potente bomba LAUDA Variopump con 8 niveles de salida seleccionables o control por presión
• Programador con hasta 150 segmentos temperatura/tiempo dividibles en 5 programas
• Servidor web integrado para operación mediante navegador (PC, tableta, smartphone); interfaces USB y Ethernet de serie
• Interfaces ampliables: opción de añadir RS232/485, Profibus, analógico, contactos o módulos EtherCAT
• SelfCheck Assistant para diagnóstico del sistema y PowerAdapt para uso óptimo de la potencia disponible
• Volumen interno muy pequeño con gran vaso de expansión no termostatado (sistema de capa fría); sistema refrigerado por agua

Rango de trabajo

• Temperatura de trabajo mínima: 25 °C
• Temperatura de trabajo máxima: 320 °C
• Estabilidad de temperatura: 0.1 ± K

Datos técnicos (según DIN 12876)
Rango de temperatura de trabajo: 25 ... 320 °C
Rango de temperatura ambiente: 5 ... 40 °C
Estabilidad de temperatura: 0.1 ± K
Potencia de calefacción máx.: 3,5 kW
Consumo eléctrico máx.: 3,7 kW
Consumo de corriente: 16 A
Presión de descarga máx.: 3,1 bar
Caudal de bomba máx.: 60 L/min
Rosca de conexión entrada/salida (exterior): M30 x 1,5
Tamaño de manguera entrada/salida: 3/4″
Volumen de llenado mínimo: 3,3 L
Volumen de llenado máximo: 9,5 L
Rosca de conexión agua de refrigeración (exterior): 3/4 ″
Temperatura recomendada agua de refrigeración: 15 °C (máx. 30 °C)
Caudal de agua de refrigeración: 11 L/min
Diferencia de presión agua min.: 3 bar
Presión máxima agua de refrigeración: 10 bar
Dimensiones (AnxPrxAl): 430 x 550 x 760 mm
Peso: 52 kg
Nivel sonoro: 52 dB(A)
Alimentación: 230 V; 50 Hz
Enchufe: Cable de alimentación con enchufe angular (CEE7/7)

Capacidad de refrigeración (50 Hz)

• 300 °C | Nivel bomba 8 | Aceite térmico | 17 kW
• 200 °C | Nivel bomba 8 | Aceite térmico | 17 kW
• 150 °C | Nivel bomba 8 | Aceite térmico | 17 kW
• 100 °C | Nivel bomba 8 | Aceite térmico | 10 kW
• 50 °C | Nivel bomba 8 | Aceite térmico | 2 kW

Especificaciones técnicas

• Marca: LAUDA
• Modelo: Integral IN 4 XTW
• Referencia: L002682
• Rango de temperatura de trabajo: 25 ... 320 °C
• Estabilidad de temperatura: 0.1 ± K
• Potencia de calefacción máx.: 3,5 kW
• Consumo eléctrico máx.: 3,7 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3,1 bar
• Caudal de bomba máx.: 60 L/min
• Bomba: LAUDA Variopump con 8 niveles de salida seleccionables o control por presión
• Rosca de conexión entrada/salida: M30 x 1,5
• Tamaño de manguera entrada/salida: 3/4″
• Volumen de llenado (min/máx): 3,3 L / 9,5 L
• Raccord agua de refrigeración: 3/4 ″
• Temperatura agua recomendada: 15 °C (máx. 30 °C)
• Caudal agua de refrigeración: 11 L/min
• Presión máx. agua: 10 bar (diferencia min. 3 bar)
• Dimensiones (AnxPrxAl): 430 x 550 x 760 mm
• Peso: 52 kg
• Nivel sonoro: 52 dB(A)
• Alimentación / enchufe: 230 V; 50 Hz / Cable con enchufe angular (CEE7/7)
• Interfaces: USB y Ethernet de serie; opción de añadir RS232/485, Profibus, analógico, contactos o módulos EtherCAT
• Interfaz de usuario: Pantalla TFT color, servidor web para operación vía navegador, programador 150 segmentos
