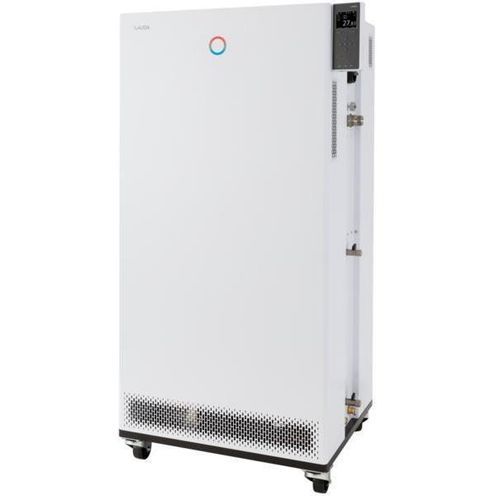

Termostato de proceso Integral IN 2040 XTW

de piedigitalelectrónico

Resumen del producto
El LAUDA Integral IN 2040 XTW es un termorregulador de proceso con refrigeración integrada, diseñado para el control preciso de la temperatura en circuitos externos. Se maneja mediante la pantalla TFT frontal o, opcionalmente, con una unidad táctil externa que ofrece funciones ampliadas y acceso remoto por Ethernet/USB.

Características clave

• Termorregulador de proceso con sistema de refrigeración integrado para control dinámico de temperatura en circuitos externos
• Gestión de fluidos de transferencia de calor con propiedades almacenadas y bajo volumen interno
• Parada rápida mediante pulsador y contactos para liberación remota
• Sistema PowerAdapt para utilizar la máxima potencia disponible de la red de alimentación
• Interfaces USB y Ethernet de serie; opción de hasta 2 interfaces adicionales (RS232/485, Profibus, analógico, contacto o módulo EtherCAT)
• Pantalla TFT a color que muestra valores reales y consigna y gráfico del perfil de temperatura
• Control continuo electrónico PID para control interno y externo con SelfAdapt para ajuste automático
• SmartCool digital de alta eficiencia con compresor controlado por velocidad y refrigerante natural (CO2)
• Visualización digital de la presión de la bomba y Variopump LAUDA con 8 niveles seleccionables o control de presión
• Protección contra sobretemperatura ajustable con alarma acústica; tecla Tmax para protección adicional
• Programador con hasta 150 segmentos temperatura/tiempo divididos en 5 programas
• Servidor web integrado para operación mediante navegador en PC/tablet/smartphone con autenticación y cifrado

Rango de trabajo
Temp. mínima de trabajo: -45 °C
Temp. máxima de trabajo: 200 °C
Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)
Rango de temperatura de trabajo: -45 ... 200 °C
Rango de temperatura ambiente: 5 ... 40 °C
Estabilidad de temperatura: 0.05 ± K
Potencia de calentamiento máx.: 16 kW
Consumo eléctrico máx.: 18 kW
Consumo de corriente: 25 A
Presión de descarga máx.: 6,0 bar
Presión máxima de impulsión de la bomba: 120 L/min
Rosca conexión entrada/salida (exterior): M38 x 1,5
Tamaño manguera entrada/salida: 1″
Volumen de llenado min.: 10,5 L
Volumen de llenado max.: 30 L
Rosca conexión agua de refrigeración (exterior): 3/4 ″
Temperatura recomendada agua de refrigeración: 15 °C
Temp. máxima agua refrigeración: 20 °C
Caudal agua refrigeración: 45 L/min
Diferencia de presión agua min.: 0,8 bar
Presión máxima agua refrigeración: 10 bar
Dimensiones (AnxPrxAl): 760 x 650 x 1605 mm
Peso: 454 kg
Nivel sonoro: 61 dB(A)
Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Enchufe de alimentación: Cable con enchufe (IEC 60309, 5 polos, CEE, rojo, 32 A)

Capacidad de refrigeración (tabla)
Temperatura | Nivel bomba | Medio de temperado | Capacidad 50 Hz | Capacidad 60 Hz
200 °C | 8 | Aceite térmico | 20,8 kW | 20,8 kW
100 °C | 8 | Aceite térmico | 20,8 kW | 20,8 kW
20 °C | 8 | Etanol | 20,8 kW | 20,8 kW
10 °C | 8 | Etanol | 20,5 kW | 20,5 kW
0 °C | 8 | Etanol | 17,8 kW | 17,8 kW
-10 °C | 8 | Etanol | 14 kW | 14 kW
-20 °C | 4 | Etanol | 10,5 kW | 10,5 kW
-30 °C | 4 | Etanol | 6,6 kW | 6,6 kW
-40 °C | 4 | Etanol | 3,5 kW | 3,5 kW
-45 °C | 4 | Etanol | 2,2 kW | 2,2 kW

Documentos disponibles (ejemplos)

• Ficha técnica Integral IN 2040 XTW (English)
• Integral XT New Generation – Brochure (English)
• Integral IN – Instrucciones de uso refrigerante natural / CO2 (English)
• Integral – Instrucciones de uso (F-Gas / general) (English)

Especificaciones técnicas

• Marca: LAUDA
• Modelo: Integral IN 2040 XTW
• Part no.: L004065
• Rango de temperatura: -45 ... 200 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calentamiento máx.: 16 kW
• Consumo máx.: 18 kW
• Caudal de bomba máx.: 120 L/min
• Conexión entrada/salida: M38 x 1,5 / manguera 1"
• Volumen de llenado: min. 10,5 L – max. 30 L
• Agua de refrigeración: recomendada 15 °C, max 20 °C; caudal 45 L/min; presión máx. 10 bar
• Dimensiones (AnxPrxAl): 760 x 650 x 1605 mm
• Peso: 454 kg
• Nivel sonoro: 61 dB(A)
• Alimentación / enchufe: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz – Cable con enchufe (IEC 60309, 5 polos, CEE, rojo, 32 A)
