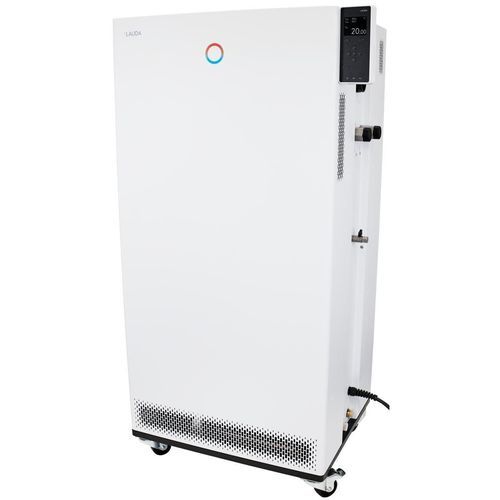

Termostato de proceso Integral IN 1330 TW

con ruedasdigitalelectrónico

Descripción del producto
Con el concepto de interfaz modular, puede integrar los nuevos termorreguladores de proceso Integral en sus procesos con la máxima flexibilidad. Los equipos vienen de serie con interfaces como Ethernet, USB o Pt100. Interfaces adicionales y protocolos de comunicación se pueden añadir fácilmente mediante módulos.

Características

• Termorregulador de proceso con sistema de refrigeración integrado para control dinámico de la temperatura en circuitos externos
• Gestión de líquidos caloportadores con propiedades almacenadas
• Controlador continuo totalmente electrónico con acción PID para control interno y externo
• Protección contra sobretemperatura ajustable y de bajo nivel con alarma acústica para líquidos inflamables y no inflamables
• Interfaces USB y Ethernet incluidas de serie
• Opción de ampliar hasta 2 interfaces adicionales (RS 232/485, Profibus, analógico, contacto o módulo EtherCAT)
• Visualización digital de la presión de la bomba
• Refrigeración del condensador: agua
• Pantalla TFT en color para indicación simultánea de valores reales y de consigna e ilustración gráfica del perfil de temperatura
• Entrada sencilla mediante cursor y teclas soft; tecla Tmax adicional para protección contra sobretemperatura
• Función Self adapt para determinar los parámetros de control
• Bomba de presión extremadamente potente
• Puerto integrado para Pt100 externo; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo que se pueden dividir en 5 programas
• Servidor web integrado para operación basada en navegador en redes locales mediante PC, tablet o smartphone; transferencia segura de datos mediante autenticación y cifrado
• Utiliza refrigerantes tradicionales (HFC) de conformidad con la legislación europea de control de F-gases (UE) 573/2024
• Navegación de menú en texto claro, seis idiomas seleccionables: DE, EN, FR, ES, IT, RU
• Asistente SelfCheck para diagnóstico del sistema
• Sistema PowerAdapt para utilizar la máxima cantidad de calor permitida por la alimentación eléctrica
• Bomba adicional para circulación interna
• Indicación remota de fallos mediante contacto flotante
• Bypass ajustable para limitación de presión
• Sistema SmartCool para gestión de refrigeración digital de ahorro energético incluyendo control on/off del compresor

Capacidad de refrigeración
Temperatura | Medio de temperado | Capacidad de refrigeración 50 Hz | Capacidad de refrigeración 60 Hz
100 °C | Aceite térmico | 13 kW | 13 kW
20 °C | Etanol | 13 kW | 13 kW
10 °C | Etanol | 10 kW | 10 kW
0 °C | Etanol | 7.6 kW | 7.6 kW
-10 °C | Etanol | 5.4 kW | 5.4 kW
-20 °C | Etanol | 3.4 kW | 3.4 kW
-30 °C | Etanol | 1.7 kW | 1.7 kW

Rango de trabajo
Temp. mínima de trabajo: -32 °C
Temp. máxima de trabajo: 150 °C
Estabilidad de la temperatura: 0.1 ± K

Especificaciones técnicas

• Rango de temperatura de trabajo: -32 ... 150 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.1 ± K
• Potencia de calentador máx.: 16 kW
• Consumo eléctrico máx.: 18 kW
• Corriente: 25 A
• Presión de descarga máx.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Caudal máximo de la bomba: 60 L/min (50 Hz); 70 L/min (60 Hz)
• Rosca conexión entrada/salida (exterior): M38 x 1,5
• Tamaño de manguera entrada/salida: 1″
• Volumen mínimo de llenado: 9.7 L
• Volumen máximo de llenado: 25.5 L
• Rosca conexión agua de refrigeración (exterior): 3/4 ″
• Temperatura recomendada del agua de enfriamiento: 15 °C
• Temperatura máxima del agua de enfriamiento: 30 °C
• Caudal de agua de refrigeración: 15.5 L/min
• Diferencia de presión mínima agua de refrigeración: 0.8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (AnxPrxAl): 760 x 650 x 1605 mm
• Peso: 225 kg
• Nivel sonoro: 62 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Enchufe de alimentación: Cable de alimentación con enchufe (IEC 60309, 5 polos, CEE, rojo, 32 A)
