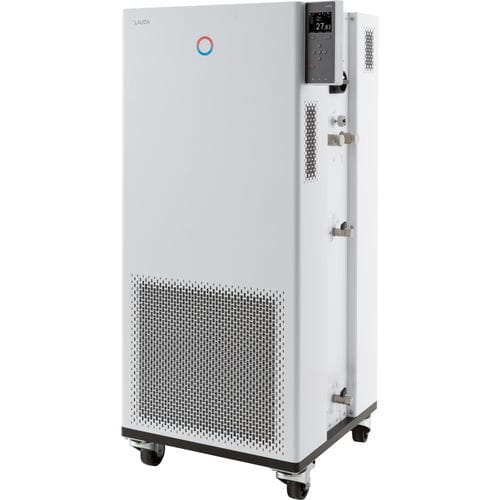

Termostato de proceso Integral IN 550 XTW

con ruedasdigitalelectrónico

Resumen del producto
Manéje el termostato de proceso Integral mediante la pantalla TFT en color del equipo o, opcionalmente, mediante una unidad de control táctil externa con funciones ampliadas. La unidad integra un termostato de proceso, un sistema de refrigeración integrado y una bomba de presión potente para el control dinámico de la temperatura de circuitos externos. Soporta la gestión de fluidos térmicos, sensores de alarma de gas certificados ATEX e interfaces de red para operación y monitorización remota.

Características

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de la temperatura de circuitos externos
• Gestión de fluidos térmicos con propiedades guardadas
• Sensores de alarma de gas certificados ATEX con función de aviso y corte y interfaz de estado externa para sistemas de seguridad de nivel superior
• Función Self-adapt para determinar parámetros de control
• LAUDA Variopump (bomba de presión) con 8 niveles de salida seleccionables o control de la presión de salida
• Indicación de fallo remota mediante contacto flotante
• Servidor web integrado para operación basada en navegador (PC, tablet, smartphone) con autenticación y cifrado
• Volumen interno muy pequeño y gran vaso de expansión no termostatado (sistema de capa de fluido frío)
• Utiliza refrigerantes naturales
• Pantalla TFT en color indicando valores reales y consigna con perfil de temperatura gráfico
• Fácil entrada mediante cursor y teclas blandas; tecla Tmax adicional para protección contra sobretemperatura
• Función de parada rápida mediante pulsador negro y contactos para liberación remota
• Sistema PowerAdapt para utilizar la máxima cantidad de calor permitida por la red eléctrica
• Interfaces USB y Ethernet de serie; opción para hasta 2 interfaces adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bypass integrado y ajustable
• SmartCool: gestión digital del enfriamiento con control on/off del compresor para ahorro energético
• Navegación de menú en texto claro en seis idiomas (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant para diagnóstico del sistema
• Controlador continuo totalmente electrónico con acción PID para control interno y externo
• Protección por bajo nivel y protección contra sobretemperatura ajustable con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo integrado; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo configurable en 5 programas
• Visualización digital de la presión de la bomba
• Enfriamiento del condensador: agua

Rango de trabajo

• Temp. de trabajo min.: -50 °C
• Temp. de trabajo max.: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)

• Rango de temperatura de trabajo: -50 ... 220 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calentamiento máx.: 8 kW
• Consumo eléctrico máx.: 10.5 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3.1 bar
• Caudal de bomba máx.: 65 L/min
• Rosca conexión entrada/salida (exterior): M30 x 1.5
• Tamaño de manguera entrada/salida: 3/4"
• Volumen de llenado min.: 4.8 L
• Volumen de llenado máx.: 17.2 L
• Rosca conexión agua de refrigeración (exterior): 3/4"
• Temperatura recomendada agua de refrigeración: 15 °C
• Temp. máxima agua de refrigeración: 30 °C
• Caudal agua de refrigeración: 8 L/min
• Diferencia de presión mínima para agua de refrigeración: 0.8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (AnxProfxAlt): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nivel de ruido: 60 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz
• Enchufe de alimentación: Cable de alimentación con enchufe (IEC 60309, 5 pines, CEE, rojo, 16 A)

Capacidad de refrigeración (50 Hz) — tabla

• 200 °C | 8 | Aceite térmico | 5.8 kW
• 100 °C | 8 | Aceite térmico | 5.8 kW
• 20 °C | 8 | Etanol | 5.8 kW
• 10 °C | 8 | Etanol | 5.8 kW
• 0 °C | 8 | Etanol | 5.4 kW
• -10 °C | 8 | Etanol | 4 kW
• -20 °C | 4 | Etanol | 2.8 kW
• -30 °C | 4 | Etanol | 1.7 kW
• -40 °C | 4 | Etanol | 0.75 kW
• -50 °C | 2 | Etanol | 0.35 kW

Número de pieza
Part no.: L004070

Descargas y documentación
Hoja de datos específica del producto, folletos Integral XT e instrucciones de uso disponibles (datasheet, brochures, operating instructions).

Características / especificaciones técnicas

• Modelo: Integral IN 550 XTW
• Tipo de equipo: Termostato de proceso con refrigeración integrada
• Rango de temperatura de trabajo: -50 ... 220 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calefacción: hasta 8 kW
• Consumo máximo: 10.5 kW
• Caudal máximo de bomba: 65 L/min
• Volumen de llenado: 4.8 L (min) – 17.2 L (max)
• Tipo de refrigeración: refrigeración integrada, condensador refrigerado por agua
• Interfaces: USB, Ethernet (estándar); opcional RS232/485, Profibus, analógico, contacto, EtherCAT
• Seguridad: sensores de alarma de gas certificados ATEX; protección por bajo nivel y protección contra sobretemperatura ajustable con alarma acústica
• Control: TFT en color, controlador PID, programador (150 segmentos / 5 programas)
• Dimensiones (AnxProfxAlt): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nivel de ruido: 60 dB(A)
• Alimentación / enchufe (ejemplo mostrado): 400 V; 3/PE; 50 Hz — Cable de alimentación con enchufe (IEC 60309, 5 pines, CEE, rojo, 16 A)
