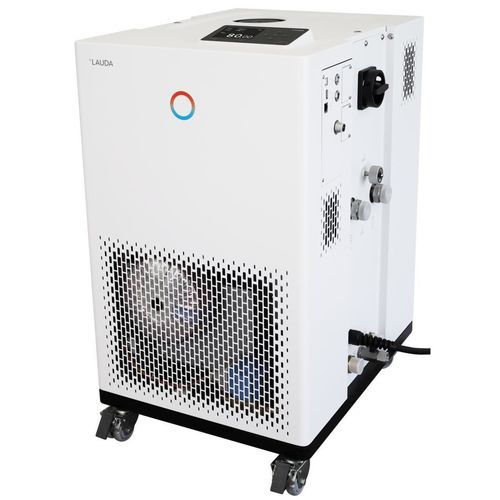

Termostato de laboratorio Integral IN 8 XTW

de procesocon ruedasdigital

Descripción general
Integral IN 8 XTW es un termostato de proceso de alta temperatura para control dinámico de la temperatura en circuitos externos. Puede operarse mediante la pantalla TFT en color integrada o mediante una unidad de control táctil opcional con funciones ampliadas. Diseñado para medios de transferencia de calor; requiere suministro de agua de refrigeración durante el funcionamiento.

Características principales

• Controlador continuo electrónico PID para control interno y externo con función self-adapt
• Pantalla TFT color que muestra valores reales y de consigna y perfil gráfico de temperatura; cursor y teclas soft; unidad táctil opcional
• Bomba LAUDA Variopump con 8 niveles de salida seleccionables; caudal máx. 60 L/min; indicación digital de la presión de bomba
• Protección regulable contra sobretemperatura y protección de bajo nivel con alarma acústica; tecla Tmax adicional
• Puerto para Pt100 externo (segundo Pt100 mediante módulo de interfaz); indicación remota de fallo por contacto libre
• Bypass integrado y regulable; volumen interno muy pequeño y gran vaso de expansión no termostatado (sistema de capa fría)
• Programador con hasta 150 segmentos de tiempo/temperatura, separables en 5 programas
• Servidor web integrado para operación vía navegador; USB y Ethernet de serie; transferencia segura mediante autenticación y cifrado
• Ampliable con hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)

Rango de trabajo
Temperatura mínima de trabajo: 25 °C
Temperatura máxima de trabajo: 320 °C
Estabilidad de temperatura: ±0,1 K

Datos técnicos

• Rango de temperatura de trabajo: 25 … 320 °C
• Rango de temperatura ambiente: 5 … 40 °C
• Potencia de calentamiento (máx): 8 kW
• Consumo máximo de energía: 9 kW; Corriente: 13,5 A
• Presión máxima de descarga: 3,1 bar; Caudal máximo de la bomba: 60 L/min
• Rosca entrada/salida (externa): M30 x 1,5; Tamaño de manguera: 3/4″
• Volumen de llenado: min. 3,6 L — max. 9,8 L
• Agua de refrigeración necesaria durante el funcionamiento; recomendada 15 °C; máx. 30 °C; caudal 11 L/min; ΔP min. 3 bar; presión máx. 10 bar
• Dimensiones (A×F×H): 430 × 550 × 760 mm; Peso: 86 kg
• Nivel sonoro: 52 dB(A)
• Alimentación eléctrica: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Enchufe de alimentación: Cable con enchufe (IEC 60309, 5 polos, CEE, rojo, 16 A)

Capacidad de refrigeración (selección)

• 300 °C — Nivel bomba 8 — Medio de temperado: Aceite térmico — Capacidad de refrigeración: 17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — Nivel bomba 8 — Aceite térmico — 17 kW / 17 kW
• 150 °C — Nivel bomba 8 — Aceite térmico — 17 kW / 17 kW
• 100 °C — Nivel bomba 8 — Aceite térmico — 10 kW / 10 kW
• 50 °C — Nivel bomba 8 — Aceite térmico — 2 kW / 2 kW

Aplicaciones

• Ingeniería de procesos, plantas piloto y aplicaciones de laboratorio que requieran control de altas temperaturas
• Circuitos con aceites térmicos y otros fluidos de transferencia de calor
