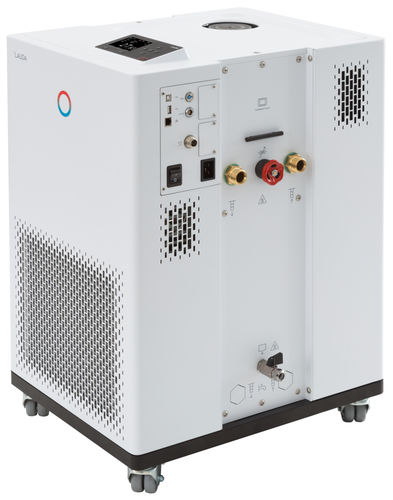

Termostato de laboratorio Integral IN 230 TW

de procesocon ruedaselectrónico

Descripción
Integral IN 230 TW es un termostato de proceso modular con refrigeración integrada, diseñado para el control dinámico de la temperatura en circuitos de circulación externos y fluidos térmicos. El equipo incorpora un controlador PID totalmente electrónico, pantalla TFT a color e interfaces de comunicación modulares (USB y Ethernet de serie, puerto Pt100 integrado).

Funciones principales

• Sistema de refrigeración integrado para un control preciso en circuitos externos
• Gestión de fluidos térmicos con propiedades almacenadas
• Controlador continuo PID totalmente electrónico con función Self adapt
• Protección por nivel bajo y sobretemperatura ajustable con alarma acústica
• Programador con 150 segmentos tiempo/temperatura (hasta 5 programas)
• Bomba de presión potente con indicador digital de presión; caudal máx. 40 L/min, presión de descarga máx. 3,5 bar
• Gestión SmartCool de ahorro energético y PowerAdapt para optimizar el uso de potencia
• Interfaces estándar USB y Ethernet; ampliable con módulos RS232/485, Profibus, analógico, contacto o EtherCAT
• Servidor web integrado para operación vía navegador con autenticación y cifrado
• Pantalla TFT a color que muestra valores reales y consigna y perfil de temperatura gráfico

Rango de trabajo

• Temperatura mínima de trabajo: -32 °C
• Temperatura máxima de trabajo: 120 °C
• Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)
Rango de temperatura de trabajo | -32 ... 120 °C
Rango de temperatura ambiente | 5 ... 40 °C
Estabilidad de temperatura | 0.05 ± K
Potencia calefactor max. | 2.7 kW
Consumo máximo de potencia | 3.7 kW
Consumo de corriente | 16 A
Presión de descarga máx. | 3.5 bar
Caudal de bomba máx. | 40 L/min
Rosca conexión entrada/salida (exterior) | G 3/4
Tamaño manguera entrada/salida | 3/4
Volumen mínimo de llenado | 3.6 L
Volumen máximo de llenado | 8.7 L
Rosca conexión agua condensador (exterior) | 3/4
Temperatura recomendada agua de refrigeración | 15 °C
Temperatura máx. agua refrigeración | 30 °C
Caudal agua refrigeración | 3 L/min
Diferencia de presión agua min. | 0.8 bar
Presión máxima agua refrigeración | 10 bar
Dimensiones (AnxPrxAl) | 430 x 550 x 760 mm
Peso | 85 kg
Nivel sonoro | 60 dB(A)
Alimentación | 230 V; 50 Hz
Clavija de alimentación | Cable con clavija angular (CEE7/7)

Capacidad de refrigeración (50 Hz)
100 °C | Aceite térmico | 2.3 kW
20 °C | Etanol | 2.3 kW
10 °C | Etanol | 2.3 kW
0 °C | Etanol | 1.9 kW
-10 °C | Etanol | 1.3 kW
-20 °C | Etanol | 0.75 kW
-30 °C | Etanol | 0.35 kW

Aplicaciones

• Control de temperatura para sistemas de circulación en laboratorio e industria
• Ensayos de materiales, acondicionamiento térmico y desarrollo de procesos
• Uso con medios térmicos inflamables o no inflamables mediante configuraciones de seguridad

Opciones e interfaces

• Módulos de interfaz ampliables: RS232/485, Profibus, analógico, contacto, EtherCAT
• Segundo Pt100 externo mediante módulo de interfaz

Conformidad y diagnóstico

• Utiliza refrigerantes HFC tradicionales conforme al Reglamento UE 573/2024
• SelfCheck Assistant para diagnóstico del sistema y contacto remoto de fallos
• Menú en texto claro en seis idiomas seleccionables: DE, EN, FR, ES, IT, RU
