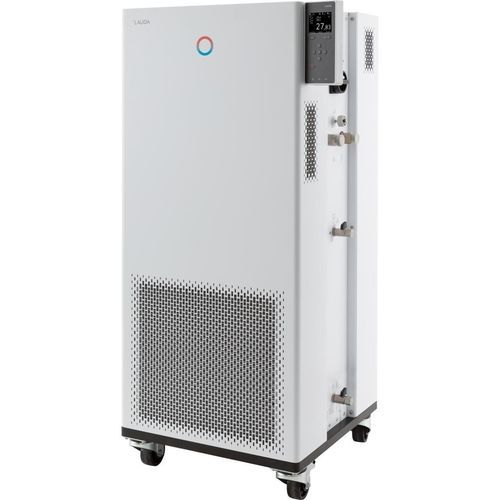

Termostato de proceso Integral IN 950 XTW

con ruedasdigitalelectrónico

Descripción
El Integral IN 950 XTW es un termostato de proceso que combina refrigeración y calefacción integradas para el control dinámico de la temperatura en circuitos externos. La operación se realiza mediante la pantalla TFT a color del equipo o, opcionalmente, mediante una unidad táctil con funciones ampliadas. Soporta la gestión de fluidos portadores de calor e incorpora detectores de gas ATEX para atmósferas potencialmente explosivas.

Características

• Termostato de proceso con sistema de refrigeración integrado para control dinámico de circuitos externos
• Gestión de líquidos caloportadores con propiedades almacenadas
• Sensores de advertencia de gas certificados ATEX con alarma, corte automático e interfaz de estado externa
• Función Self adapt para determinación de parámetros de control
• Bomba de presión LAUDA Variopump con 8 niveles de salida seleccionables o control de presión de salida
• Indicación remota de fallos mediante contacto flotante
• Servidor web integrado para operación desde navegador (PC, tablet, smartphone) con autenticación y cifrado
• Volumen interno muy pequeño y gran vaso de expansión no termostatado (sistema de capa fría)
• Uso de refrigerantes naturales
• Pantalla TFT a color que muestra valores reales y programados con perfil gráfico de temperatura
• Entrada fácil mediante cursor y teclas blandas; tecla Tmax dedicada para protección contra sobretemperatura
• Función de paro rápido mediante pulsador negro y contactos para liberación remota
• Sistema PowerAdapt para utilizar la máxima potencia permitida por la red eléctrica
• Interfaces USB y Ethernet de serie; opción de hasta 2 módulos de interfaz adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bypass integrado y ajustable
• SmartCool gestión digital del enfriamiento con conmutación del compresor para ahorro energético
• Navegación en texto claro, seis idiomas seleccionables (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant para diagnóstico del sistema
• Controlador continuo totalmente electrónico con acción PID para control interno y externo
• Protecciones ajustables de nivel bajo y sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Puerto para Pt100 externo; segundo Pt100 externo posible mediante módulo de interfaz
• Programador con 150 segmentos temperatura/tiempo separables en 5 programas
• Visualización digital de la presión de la bomba
• Refrigeración del condensador: agua

Capacidad de refrigeración (50 Hz)
200 °C | Nivel bomba 8 | Aceite térmico | 9 kW
100 °C | Nivel bomba 8 | Aceite térmico | 9 kW
20 °C | Nivel bomba 8 | Etanol | 9 kW
10 °C | Nivel bomba 8 | Etanol | 7.8 kW
0 °C | Nivel bomba 8 | Etanol | 5.8 kW
-10 °C | Nivel bomba 8 | Etanol | 4.2 kW
-20 °C | Nivel bomba 4 | Etanol | 3 kW
-30 °C | Nivel bomba 4 | Etanol | 1.9 kW
-40 °C | Nivel bomba 4 | Etanol | 0.95 kW
-50 °C | Nivel bomba 2 | Etanol | 0.5 kW

Rango de trabajo
Temp. mínima de trabajo: -50 °C
Temp. máxima de trabajo: 220 °C
Estabilidad de temperatura: 0.05 ± K

Resumen de características técnicas
La unidad integra refrigeración y calefacción, control de presión de bomba con niveles seleccionables, sensores de advertencia de gas ATEX, servidor web integrado y una interfaz de usuario TFT moderna. Conectividad estándar: USB y Ethernet; ampliable mediante módulos de interfaz. Bypass integrado y gestión SmartCool para optimizar el consumo energético.

Especificaciones técnicas

• Rango de temperatura de trabajo: -50 ... 220 °C
• Rango de temperatura ambiente: 5 ... 40 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia calefactor máx.: 8 kW
• Consumo eléctrico máx.: 11 kW
• Consumo de corriente: 16 A
• Presión de descarga máx.: 3.1 bar
• Caudal máx. de la bomba: 65 L/min
• Rosca entrada/salida (exterior): M30 x 1,5
• Tamaño manguera entrada/salida: 3/4"
• Volumen mínimo de llenado: 4.8 L
• Volumen máximo de llenado: 17.2 L
• Rosca de conexión agua de refrigeración (exterior): 3/4"
• Temperatura recomendada agua de refrigeración: 15 °C
• Temperatura máx. agua de refrigeración: 30 °C
• Caudal agua de refrigeración: 20 L/min
• Diferencia de presión agua de refrigeración mínima: 0.8 bar
• Presión máxima agua de refrigeración: 10 bar
• Dimensiones (AnxPrxAl): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nivel sonoro: 60 dB(A)
• Alimentación (variante de ejemplo mostrada): 400 V; 3/PE; 50 Hz
• Enchufe de alimentación (variante de ejemplo): Cable con enchufe (IEC 60309, 5 polos, CEE, rojo, 16 A)
