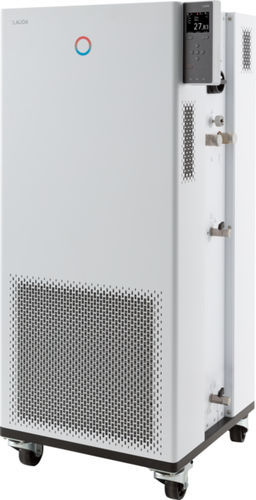

Termostato de proceso Integral IN 530 TW

de piedigitalelectrónico

Descripción del producto El Integral IN 530 TW es un termostato de proceso con refrigeración integrada, diseñado para el control dinámico de la temperatura en circuitos externos. Dispone de interfaces modulares y funciones de control avanzadas para una amplia gama de trabajo y distintos medios de temperado.

Características clave

• Termostato de proceso con sistema de refrigeración integrado y bomba de presión potente
• Perfiles de fluido almacenados para la gestión de líquidos portadores de calor
• Controlador continuo totalmente electrónico con acción PID para control interno y externo
• Protección ajustable por nivel y sobretemperatura con alarma acústica
• Puerto para Pt100 externo; segundo Pt100 externo posible mediante módulo de interfaz
• Programador: 150 segmentos temperatura/tiempo separados en hasta 5 programas
• Servidor web integrado para operación por navegador (PC, tablet, smartphone) con autenticación y cifrado
• Cumple la regulación sobre gases fluorados (UE) 573/2024 usando HFC permitidos
• Pantalla TFT a color que muestra valores reales y consigna con perfil de temperatura gráfico
• Entrada por cursor y teclas soft; tecla Tmax para protección por sobretemperatura
• Función Self-adapt para determinación automática de parámetros de control
• Indicación remota de fallos mediante contacto flotante y bypass ajustable para limitar presión
• SmartCool para gestión digital de refrigeración con encendido/apagado del compresor
• Navegación en texto claro en seis idiomas seleccionables (DE, EN, FR, ES, IT, RU)
• Asistente SelfCheck para diagnóstico y PowerAdapt para uso óptimo de la potencia
• USB y Ethernet de serie; ampliable con hasta 2 módulos de interfaz (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Visualización digital de la presión de bombeo y condensador refrigerado por agua

Rango de trabajo

• Temperatura mínima de trabajo: -32 °C
• Temperatura máxima de trabajo: 120 °C
• Estabilidad de temperatura: ±0,05 K

Capacidad de refrigeración

• 100 °C | Aceite térmico | 6 kW (50/60 Hz)
• 20 °C | Etanol | 6 kW (50/60 Hz)
• 10 °C | Etanol | 5,5 kW (50/60 Hz)
• 0 °C | Etanol | 4,5 kW (50/60 Hz)
• -10 °C | Etanol | 3 kW (50/60 Hz)
• -20 °C | Etanol | 1,6 kW (50/60 Hz)
• -30 °C | Etanol | 0,7 kW (50/60 Hz)

Sistema de refrigeración / hidráulica

• Presión máxima de descarga: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Caudal máximo de bomba: 40 L/min (50 Hz); 65 L/min (60 Hz)
• Rosca de conexión entrada/salida (exterior): G 3/4"
• Tamaño de manguera entrada/salida: 3/4"
• Volumen de llenado mínimo: 7,2 L
• Volumen de llenado máximo: 20,5 L

Especificaciones técnicas

• Rango de temperatura de trabajo: -32 … 120 °C
• Rango de temperatura ambiente: 5 … 40 °C
• Estabilidad de temperatura: ±0,05 K
• Potencia de calentamiento máx.: 8 kW
• Consumo eléctrico máx.: 11 kW
• Consumo de corriente: 16 A
• Rosca de conexión agua de refrigeración (exterior): 3/4"
• Temperatura recomendada de agua de refrigeración: 15 °C (máx 30 °C)
• Caudal de agua de refrigeración: 14,5 L/min
• Diferencia de presión agua min.: 0,8 bar; máx: 10 bar
• Dimensiones (An×Pr×Al): 560 × 550 × 1325 mm
• Peso: 150 kg
• Nivel sonoro: 62 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Enchufe de alimentación: IEC 60309, 5 polos, CEE, rojo, 16 A

Ficha técnica y descargas La ficha técnica del Integral IN 530 TW está disponible en la sección de descargas.
