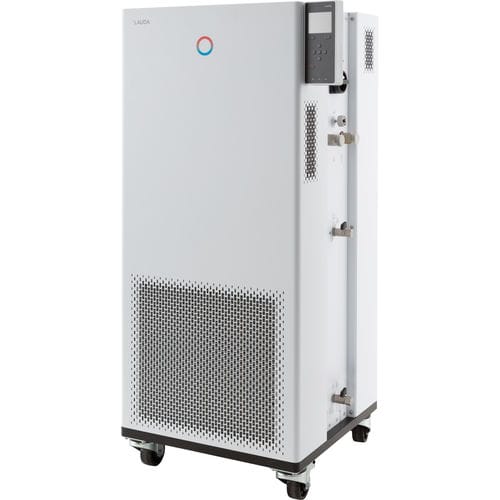

Termostato de proceso Integral IN 750 XT

de piedigitalelectrónico

Descripción
Maneje el termostato de proceso Integral mediante la pantalla TFT en color integrada o, opcionalmente, mediante una unidad de control táctil intuitiva con funciones ampliadas.

Características principales

• Termostato de proceso con sistema de refrigeración integrado para el control dinámico de la temperatura en circuitos externos
• Gestión de fluidos térmicos con propiedades almacenadas
• Regulador continuo totalmente electrónico con acción PID para regulación interna y externa
• Protección por nivel bajo y protección ajustable contra sobretemperatura con alarma acústica
• Puerto para Pt100 externo (segundo Pt100 opcional vía módulo de interfaz)
• Bypass integrado y ajustable; volumen interno muy pequeño y gran vaso de expansión no termostatado
• Bomba LAUDA Variopump con 8 niveles seleccionables y visualización digital de la presión de bomba
• Programador con 150 segmentos temperatura/tiempo, hasta 5 programas
• Servidor web integrado, interfaces USB y Ethernet; opciones RS232/485, Profibus, analógico, contacto, EtherCAT
• Gestión SmartCool para control digital eficiente del frío y sistema PowerAdapt

Zona de trabajo

• Temperatura de trabajo mín.: -45 °C
• Temperatura de trabajo máx.: 220 °C
• Estabilidad de temperatura: 0.05 ± K

Datos técnicos (según DIN 12876)
Rango de temperatura de trabajo: -45 ... 220 °C
Temperatura ambiente: 5 ... 40 °C
Estabilidad de temperatura: 0.05 ± K
Potencia de calentamiento máx.: 8 kW
Consumo eléctrico máx.: 11 kW
Consumo de corriente: 16 A
Presión máxima de descarga: 3,1 bar
Caudal máximo de bomba: 65 L/min
Rosca de conexión entrada/salida (exterior): M30 x 1,5
Tamaño de manguera entrada/salida: 3/4"
Volumen de llenado mín.: 4,8 L
Volumen de llenado máx.: 17,2 L
Dimensiones (an x pr x al): 560 x 550 x 1325 mm
Peso: 176 kg
Nivel sonoro: 68 dB(A)
Alimentación: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Conector de red: Cable de alimentación con conector (NEMA L16-20P twist lock; 20 A)
Certificación: NRTL según UL 1995:2018, CSA C22.2 no. 236-15 Ed.5th

Capacidad frigorífica (ejemplos)
Temperatura | Etapa de bomba | Medio de temperado | Potencia frigorífica 50 Hz | Potencia frigorífica 60 Hz
200 °C | 8 | Aceite térmico | 7 kW | 7 kW
100 °C | 8 | Aceite térmico | 7 kW | 7 kW
20 °C | 8 | Etanol | 7 kW | 7 kW
10 °C | 8 | Etanol | 7 kW | 7 kW
0 °C | 8 | Etanol | 5,4 kW | 5,4 kW
-10 °C | 8 | Etanol | 3,6 kW | 3,6 kW
-20 °C | 4 | Etanol | 2,6 kW | 2,6 kW
-30 °C | 4 | Etanol | 1,6 kW | 1,6 kW
-40 °C | 4 | Etanol | 0,8 kW | 0,8 kW
-45 °C | 2 | Etanol | 0,5 kW | 0,5 kW

Especificaciones técnicas

• Modelo: Integral IN 750 XT
• Rango de temperatura: -45 ... 220 °C
• Estabilidad de temperatura: 0.05 ± K
• Potencia de calentamiento: hasta 8 kW
• Capacidad frigorífica (ejemplo): hasta 7 kW según medio y temperatura
• Bomba: LAUDA Variopump con niveles seleccionables y visualización digital de presión
• Volumen de llenado: min. 4,8 L / máx. 17,2 L
• Conexiones: M30 x 1,5 / manguera 3/4"
• Dimensiones / peso: 560 x 550 x 1325 mm / 176 kg
• Interfaces: USB, Ethernet de serie; opcionales RS232/485, Profibus, analógico, EtherCAT
