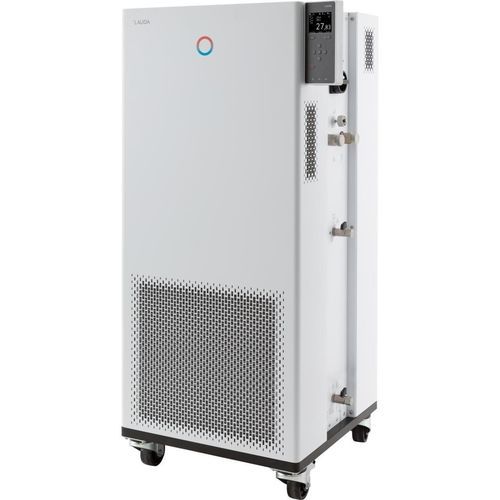

Termostato de proceso Integral IN 550 XT

de piedigitalelectrónico

Descripción
El Integral IN 550 XT es un termostato de proceso y de circulación con sistema de refrigeración integrado, diseñado para el control dinámico de la temperatura en circuitos externos y bancos de ensayo. La operación se realiza mediante una pantalla TFT a color en el equipo o una unidad táctil opcional; es posible operación remota a través del servidor web integrado.

Características

• Termostato de proceso con refrigeración integrada para control dinámico de circuitos externos
• Gestión de fluidos térmicos con propiedades almacenadas y volumen interno reducido
• Sensores de gas certificados ATEX con alarma y desconexión automática e interfaz de estado externa para sistemas de seguridad
• Función Self-adapt para determinar parámetros de control y regulador continuo totalmente electrónico (PID) para control interno y externo
• Bomba LAUDA Variopump (bomba de presión) con 8 niveles seleccionables y visualización digital de presión; caudal hasta 65 L/min
• Sistema PowerAdapt para emplear la máxima potencia térmica permitida por la alimentación eléctrica
• Programador con 150 segmentos temperatura/tiempo, hasta 5 programas independientes
• SmartCool gestión de refrigeración digital y eficiente con control compresor marcha/parada; utiliza refrigerantes naturales
• Indicación remota de fallos mediante contacto flottante y parada rápida mediante pulsador negro o contactos de liberación remota
• Interfaces USB y Ethernet de serie; opción de hasta 2 interfaces adicionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Protección por bajo nivel y protección ajustable contra sobretemperatura con alarma acústica para líquidos inflamables y no inflamables
• Navegación de menú en texto claro en seis idiomas seleccionables (DE, EN, FR, ES, IT, RU) y SelfCheck Assistant para diagnóstico del sistema

Rango de trabajo

• Temperatura mínima de trabajo: -50 °C
• Temperatura máxima de trabajo: 220 °C
• Estabilidad de temperatura: ±0,05 K

Datos técnicos (selección)

• Rango de temperatura de trabajo: -50 … 220 °C
• Rango de temperatura ambiente: 5 … 40 °C
• Estabilidad de la temperatura: 0,05 ± K
• Potencia de calefacción máx.: 8 kW
• Consumo máximo de energía: 10,5 kW
• Consumo de corriente: 16 A
• Presión máxima de descarga: 3,1 bar
• Caudal máximo de bomba: 65 L/min
• Rosca conexión entrada/salida (exterior): M30 x 1,5
• Tamaño manguera entrada/salida: 3/4″
• Volumen mínimo de llenado: 4,8 L
• Volumen máximo de llenado: 17,2 L
• Dimensiones (AnxProfxAl): 560 x 550 x 1325 mm
• Peso: 176 kg
• Nivel sonoro: 65 dB(A)
• Alimentación: 400 V; 3/PE; 50 Hz
• Enchufe de alimentación: Cable con enchufe (IEC 60309, 5 polos, CEE, rojo, 16 A)

Capacidad de refrigeración (50 Hz) - tabla

• 200 °C | Nivel bomba 8 | Aceite térmico | 5 kW
• 100 °C | Nivel bomba 8 | Aceite térmico | 5 kW
• 20 °C | Nivel bomba 8 | Etanol | 5 kW
• 10 °C | Nivel bomba 8 | Etanol | 4,8 kW
• 0 °C | Nivel bomba 8 | Etanol | 4,6 kW
• -10 °C | Nivel bomba 8 | Etanol | 3,3 kW
• -20 °C | Nivel bomba 4 | Etanol | 2,4 kW
• -30 °C | Nivel bomba 4 | Etanol | 1,5 kW
• -40 °C | Nivel bomba 4 | Etanol | 0,7 kW
• -50 °C | Nivel bomba 2 | Etanol | 0,3 kW

Especificaciones

• Modelo: Integral IN 550 XT
• Tipo de equipo: Termostato de circulación y proceso con sistema de refrigeración integrado
• Controlador: Regulador continuo totalmente electrónico (PID) para control interno y externo
• Interfaces: USB y Ethernet estándar; hasta 2 interfaces adicionales opcionales (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bomba: LAUDA Variopump (8 niveles) con visualización digital de presión
• Seguridad: Sensores de gas ATEX (alarma y corte), protección de bajo nivel y sobretemperatura ajustable, indicación remota de fallos
• Operación: Pantalla TFT a color, servidor web integrado para operación vía navegador, menú en texto claro
• Programación: 150 segmentos temperatura/tiempo, hasta 5 programas
• Gestión frigorífica: SmartCool con refrigerantes naturales
