Sistema automatizado de distribución sin contacto PICO XP

con pantalla táctil

Visión general
Los fabricantes a veces observan variaciones en el rendimiento de dispensación cuando hay ligeros cambios en la tolerancia de la geometría interna de una válvula de chorro. La tecnología patentada de calibración autorregulable del sistema PICO® XP controla esas variaciones para mantener la misma microdispensación sin contacto, extremadamente precisa (XP), de válvula a válvula y después del mantenimiento.

Resumen de la solución

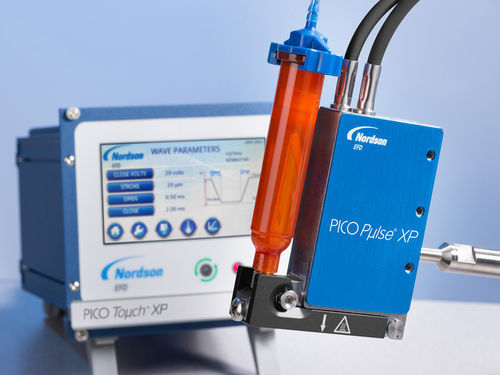

• Sistema de jetting que incorpora una válvula Pµlse XP y un controlador PICO Toµch XP con interfaz táctil.
• El sistema autoajusta la carrera a nivel de micras para mantener repetibilidad a lo largo del tiempo y frente a cambios ambientales.
• Aplicación continua a alta velocidad: hasta 1000 Hz (depósitos por segundo).
• Capacidad de microdepósitos desde aproximadamente 0,5 nL.
• Diseño modular e intercambiable: amplia gama de cuerpos de fluido y tamaños de orificio para diferentes aplicaciones.
• Mantenimiento rápido gracias al mecanismo de cierre sin herramientas que permite extraer y sustituir piezas húmedas en segundos.

Casos de uso y ventajas

• Reduce la variabilidad entre válvulas y después del mantenimiento, asegurando resultados repetibles válvula a válvula.
• Ideal para microdispensación de fluidos en electrónica, automoción, fotovoltaica, dispositivos médicos y otras aplicaciones que requieren precisión.
• Sustained stroke target seeking: búsqueda sostenida del objetivo de carrera para mantener el ajuste de stroke en µm a lo largo del tiempo.
• Compatible con múltiples cuerpos de fluido; disponible una gama de tamaños de orificio para adaptarse a distintos viscosidades y requisitos de volumen.

Números de parte (tabla)
Sistema PICO XP inyección
Parte # — Descripción
7366525 — Válvula de chorro PICO Pμlse XP
7364877 — Controlador PICO Toμch XP

Recursos y multimedia
La página del producto incluye hojas de datos, guías y vídeos técnicos que muestran demostraciones y procedimientos (p. ej. limpieza del conjunto del cuerpo de fluido y comparaciones entre PICO y PICO XP).

Características / especificaciones técnicas

• Denominación comercial: PICO® XP
• Calibración: calibración autorregulable para compensar variaciones de tolerancia del cuerpo de fluido
• Ajuste de stroke: micras (µm) con búsqueda sostenida del objetivo de stroke
• Velocidad de chorro: hasta 1000 Hz (depósitos por segundo), funcionamiento continuo
• Volumen de depósito: desde aproximadamente 0,5 nL
• Diseño modular: cuerpos de fluido intercambiables
• Tamaños de orificio disponibles: rango aproximado 50–600 µm de diámetro
• Mantenimiento: mecanismo de cierre sin herramientas para extracción rápida de piezas húmedas
• Componentes principales: válvula de chorro PICO Pμlse XP (parte listada), controlador PICO Toμch XP (parte listada)
