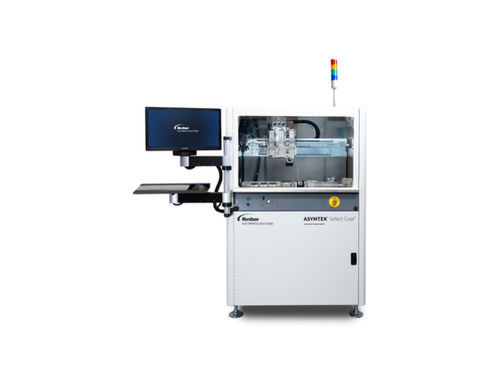

Sistema de recubrimiento para la producción Select Coat® SL-1040

de pie

Descripción general
El ASYMTEK Select Coat SL-1040 es una plataforma de recubrimiento conformado para producción de alto rendimiento, diseñada para recubridos selectivos de ensamblajes electrónicos. Integra una estación de limpieza ultrasónica, configuraciones avanzadas de válvulas y el software ASYMTEK EasyCoat 6 para maximizar la disponibilidad, la repetibilidad y el rendimiento en primera pasada.

Innovaciones y características clave
El SL-1040 incorpora una Estación de Limpieza Ultrasónica programable (patente en trámite) que elimina la acumulación en boquillas y puntas por cavitación sin cepillado mecánico. La estación se comunica con un sistema de solvente autonivelante que mantiene automáticamente el nivel y emite notificaciones de recarga con periodos de gracia configurables.

Rendimiento y precisión
La plataforma ofrece una precisión aproximada de ±100 µm y una capacidad de proceso con objetivo Cmk ≥ 1,67. El sensor láser de altura y el sistema de visión de alto aumento permiten evitar zonas prohibidas con precisión y mejorar la selectividad en diversas placas.

Paquetes de trim y modos de aplicación
Están disponibles paquetes de trim configurables para optimizar el rendimiento según la viscosidad y las necesidades de producción. Los modos de aplicación incluyen:

• Selectividad – configuraciones de palanca de doble válvula y combinaciones de tecnologías para minimizar enmascarado y controlar zonas de exclusión.
• Productividad – recubrimiento simultáneo con doble válvula y pitch programable para piezas multiple‑up y reducción de ciclos.
• Precisión – detección de altura láser, visión de alto aumento y combinaciones de válvulas para recubridos de detalle.
• Productivity Plus – recubrimiento simultáneo con doble válvula y opción de tercera válvula para cobertura de área y zonas de difícil acceso.
• Multi‑Efficiency – soluciones de triple válvula para múltiples operaciones en la misma placa, incluida la formación de presas de gel.

Limpieza ultrasónica y mantenimiento
La estación ultrasónica es programable mediante EasyCoat 6 y puede ejecutarse en tiempos definidos por el operador (antes de inactividad, al inicio de programa, después de inactividad o periódicamente). Al introducir una punta de válvula en la estación, el ciclo agita el solvente con ondas de alta frecuencia para eliminar depósitos que la limpieza estática no puede abordar, reduciendo tiempos de parada no planificados.

Fluidos compatibles
El sistema admite fluidos a base de solventes de baja viscosidad (~25–125 cps) y fluidos de viscosidad media/alto contenido sólido (~125–1200 cps), según el paquete de trim y la selección de válvulas.

Software e integración
ASYMTEK EasyCoat 6 gestiona la programación, los calendarios de limpieza y los controles de mantenimiento preventivo. La plataforma se integra con aplicadores ASYMTEK como el SC‑450 PreciseCoat Jet y ofrece opciones para control de flujo y viscosidad.

Aplicaciones
Diseñado para recubrimiento conformado en producción electrónica de alto volumen donde la repetibilidad, el rendimiento en primera pasada y la disponibilidad son críticos: protección selectiva de PCB, multi‑up y líneas de mezcla elevada.

Especificaciones técnicas

• Marca: ASYMTEK
• Modelo: Select Coat SL-1040
• Precisión de plataforma: ±100 µm (típico)
• Capacidad de proceso: objetivo Cmk ≥ 1,67
• Estación de limpieza ultrasónica: patente en trámite; programable vía EasyCoat 6; limpieza por cavitación de boquillas/puntas
• Sistema de solvente: autonivelante con gestión automática del nivel, notificación de recarga configurable y periodo de gracia
• Rangos de viscosidad admitidos: ~25–125 cps (baja viscosidad); ~125–1200 cps (viscosidad media/alto sólido)
• Configuraciones de válvula: doble válvula, doble + tercera válvula (triple)
• Visión y detección: sistema de visión de alto aumento y detección de altura láser
• Funciones de productividad: recubrimiento simultáneo doble válvula, pitch programable, capacidad multiple‑up
• Software: ASYMTEK EasyCoat 6; compatible con SC‑450 PreciseCoat Jet y aplicadores relacionados
