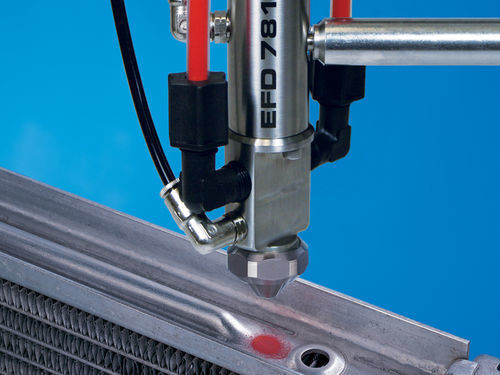

Sistema de marcado MicroMark®

Resumen
Los sistemas de válvula de marcado por pulverización MicroMark® de Nordson EFD emplean un retardo de aire programable para limpiar la boquilla y ofrecer marcado repetible para codificación por color, indicación aprobado/reprobado y estado de producción/prueba. Generan patrones redondos y rayas de 5,0 mm a 30,4 mm de ancho sin exceso de rociado cuando están correctamente configurados. Las válvulas pueden activarse manualmente o integrarse con sistemas de control externos.

Funciones

• Retardo de aire programable para evitar obstrucciones, goteo y secado
• Alta repetibilidad — tamaño y colocación del marcado constantes
• Velocidad de ciclo superior a 400 ciclos/minuto (según la aplicación)
• Sin niebla ni exceso de rociado con ajuste adecuado
• Diseño de bajo mantenimiento que reduce tiempos de inactividad
• Modo de activación: manual o interfaz con sistema externo

Fluidos compatibles

• Tintas de marcado
• Pinturas de marcado (fluidos pigmentados)

MicroMark 781RC (recirculante)
La configuración 781RC añade una bomba de recirculación para mantener los pigmentos en suspensión, proporcionando patrones de pulverización uniformes y reduciendo obstrucciones, disparos fallidos y la frecuencia de mantenimiento.

Opciones y configuraciones del sistema

• Sistema completo 781RC: válvula de pulverización 781RC-SS, controlador ValveMate 8040 (solenoide en línea), conjunto de carcasa de bomba de recirculación y depósito de fluido.
• Sistema completo MM781-SS: válvula dosificadora 781S-28, controlador ValveMate 8040 y depósito de fluido.
• Las válvulas pueden utilizarse de forma independiente (activación manual) o integrarse en equipos de dosificación automatizados para mayor rendimiento.

Recursos y documentación
Hojas de datos, manuales de uso, guías de inicio rápido, guías de reconstrucción y mantenimiento de válvulas y literatura técnica están disponibles para sistemas MicroMark y controladores ValveMate.

Especificaciones técnicas

• Ancho de marcado: 5,0 mm a 30,4 mm
• Tipos de patrón: patrones redondos y rayas
• Velocidad de ciclo: > 400 ciclos/minuto (típico, depende de la configuración)
• Manejo de fluidos: tintas y pinturas de marcado; 781RC incluye recirculación para mantener pigmentos en suspensión
• Activación: manual o vía señales de control externas / interfaz de sistema
• Componentes típicos: 781RC-SS, 781S-28, controlador ValveMate 8040, carcasa de bomba de recirculación, depósito de fluido
• Enfoque de diseño: consistencia en tamaño/posición del marcado, eliminación de obstrucciones y disparos fallidos, reducción del overspray
